一直以来，散热器、风扇和电脑机箱，都是单品测评，虽然对某一个产品有非常全面的介绍及分析，但其实都是相对于整体而言，也只是截断了整体的某一个部分，是整体体系中的一个片段，所以有时候不免会有一叶障目不见泰山的感觉，而这次体验将打破传统，站在散热体系的角度，审视各个组成部分的功效及作用，从而让用户对散热体系的组件，有一个更全面的了解和认识。为什么用be quiet!产品来组件？很多用户并不熟悉这个品牌，简单介绍一下。德商德静界（be quiet!）是一家专门为DIY玩家提供专业低噪音电脑配件的制造商，产品以欧式简约设计风格和超出预期的静音效果著称，在低噪音计算机配件领域拥有20年经验，产品行销全球多个国家和地区。在过去几年中，be quiet! 以中文名称“德商必酷”被国内高端玩家所熟知，并向他们提供近乎完全无声的电脑电源、机箱、CPU水冷/风冷散热器和风扇等高品质产品。日前be quiet! 变更中文名称为“德商德静界”，将继续秉承be quiet! 一直坚守的品牌理念，让选择德商德静界（be quiet!）的用户得到一个安静、舒适的世界，以源自德国的产品概念、设计和品质控制！不断为用户提供高品质DIY配件。文章源自玩技e族-https://www.playezu.com/209604.html
文章源自玩技e族-https://www.playezu.com/209604.html

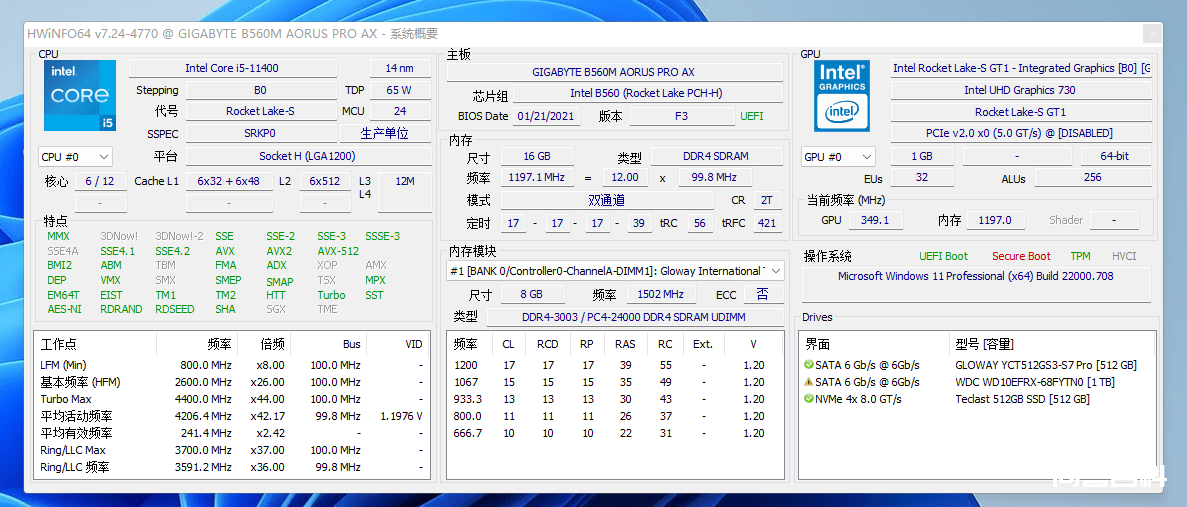

首先简单介绍下主机的组件，虽然是谈散热体系，但是脱离了硬件基础谈散热，很虚假。其实解决方案，最终的目的是要实现目的，解决问题，而不是一直堆料，有些体系过度强大的散热系统，反而会带来弊端。这套主机由以下组件组成：文章源自玩技e族-https://www.playezu.com/209604.html
CPU：Intel 酷睿11 代 i5-11400文章源自玩技e族-https://www.playezu.com/209604.html
主板：技嘉B560M AORUS PRO AX文章源自玩技e族-https://www.playezu.com/209604.html
内存：光威 DDR4 3000 8G*2（双通道）文章源自玩技e族-https://www.playezu.com/209604.html
SDD：光威脸谱 512G SSD+台电稳影Nvme SSD 512GB文章源自玩技e族-https://www.playezu.com/209604.html
HDD：WD 1TB
因为囊中羞涩，并且我也不是很沉迷于游戏，所以没配独显，这算是一个家用及办公的比较典型的中端配置。剩下就是要用be quiet!的机箱，电源以及一体化水冷散热器及风扇，打造自己的散热系统。
【散热体系的组件】
整个散热体系的组件，根据我自己的偏好选择。
1机箱
机箱我选择的是be quiet! PURE BASE 500DX白色玻璃侧透中塔电脑机箱。首先，色彩满足我的需求，不同于黑色机箱，白色机箱显得典雅整洁，更适合家居及办公环境，这款机箱恰有黑色和白色两种不同的色彩，根据个人喜好，我选择了这款白色款。其次，对于追求RGB灯效的用户来说，侧透是必不可少的标配，同时这款机箱还自带RGB灯效。再次，这款机箱整体尺寸450*232*443mm，兼容ATX,M-ATX，以及Mini-ITX主板，可以确保主流的主板的安装，机箱内部布局看起来比较合理。最后，这款机箱前后及上下通透，散热效果好，顶部和前面均支持水冷，同时及高密度隔音棉，兼备静音及散热是一个不错的选择。下面具体看看部分细节。

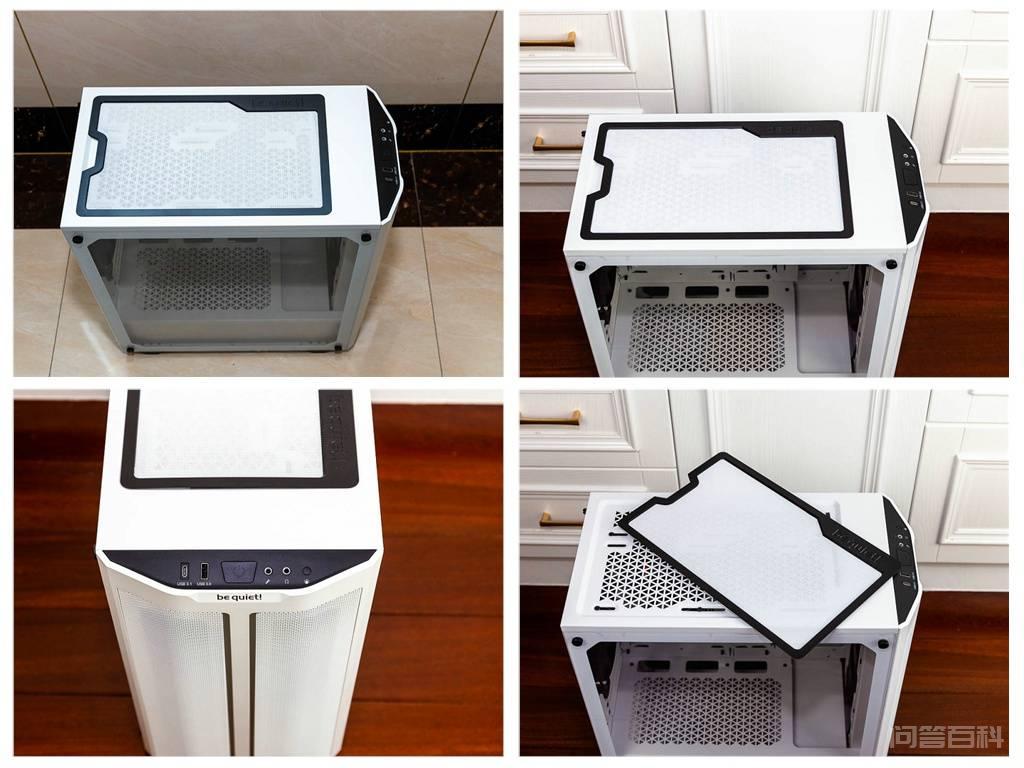

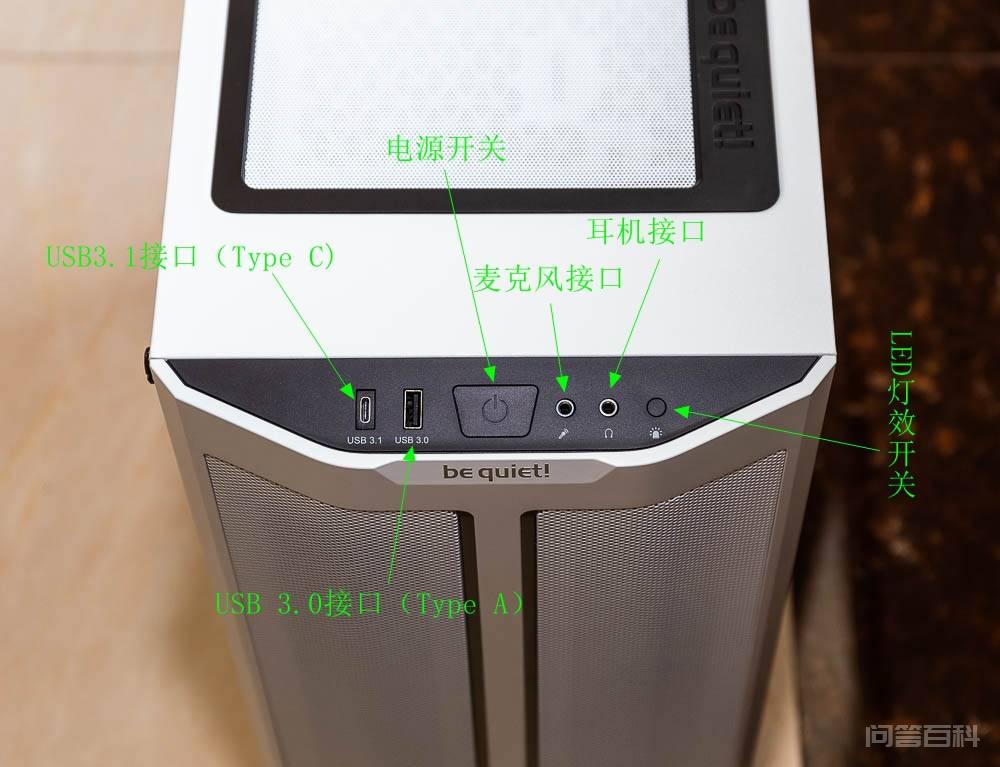

机箱顶部自带磁吸式防尘网，经过设计，外形也是不错的。黑白色的搭配，同时彰显自家产品品牌。打开磁吸式防尘网，可以看到顶部的设计，顶部比较通透，可以安装1-2个12或者14cm风扇，或120/240/280水冷的冷排。机箱面板位于顶部前侧，略微倾斜，黑色面板，也比较突出。耳机，麦克风，电源开关及LED灯开关一应俱全，同时配备一个USB3.1 Type C接口及一个USB3.0Type A接口，接口略少，如果再能增加一个USB 3.0 TYPE A接口就更好了。需要说明的是，机箱顶部自带一个14cm的be quiet！PURE WINGS2风扇（无LED灯效）。

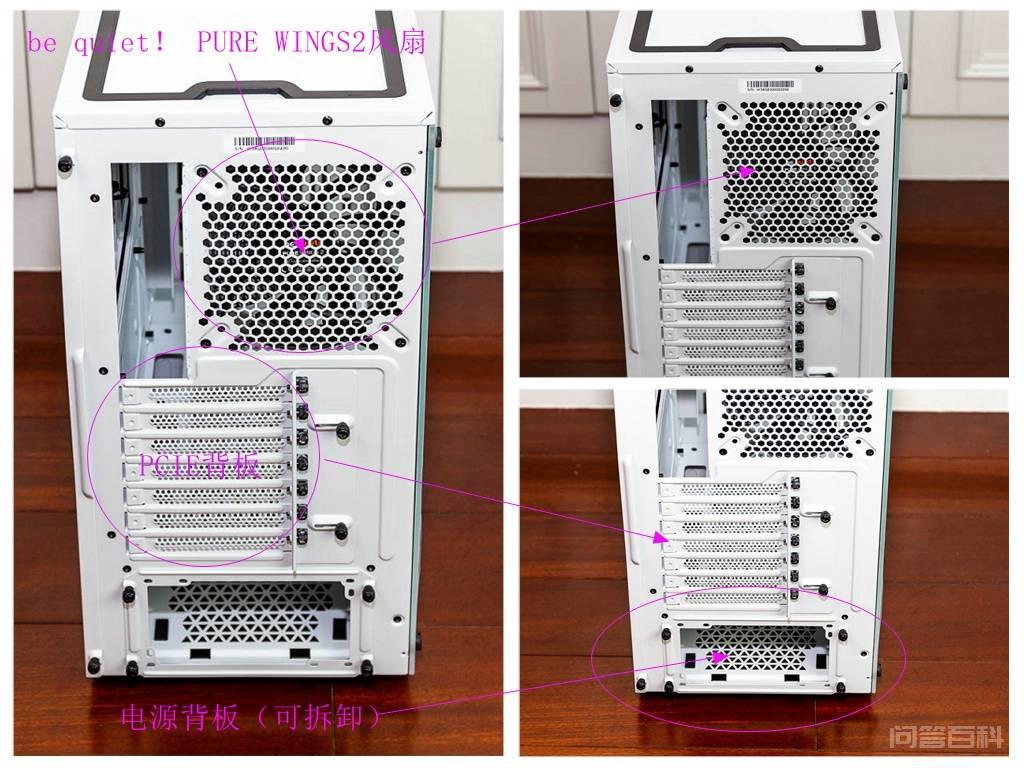

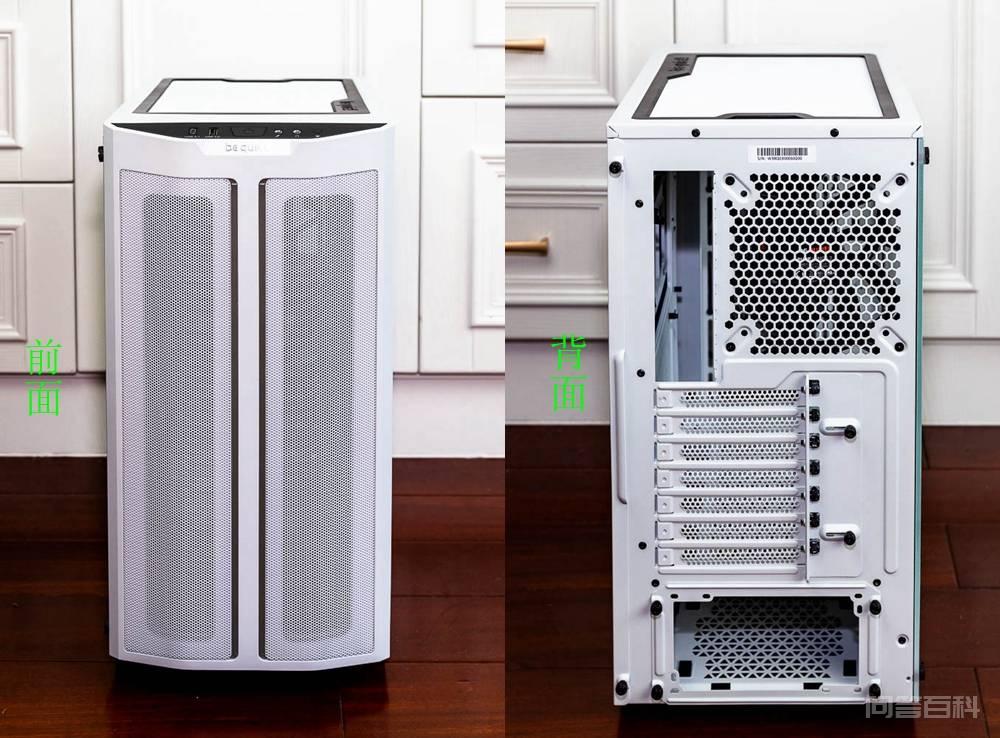

机箱的前后通透，前面板采用透气网孔，并且前面板正中有两条LED灯带，在面板之后，还有一个防尘网及另外一个自带的14cm be quiet！PURE WINGS2风扇（无LED灯效）。机箱的背面，上部同样自带一个14cm be quiet！PURE WINGS2风扇（无LED灯效），整个机箱共配有3个14cm be quiet！PURE WINGS2风扇。这款风扇，为水波纹风扇，能显著提升风量，同时噪音更低，具有高效散热，低噪运行的特点。机箱背部有7个PCIE挡板（均可拆卸），并且电源的背板可拆卸。

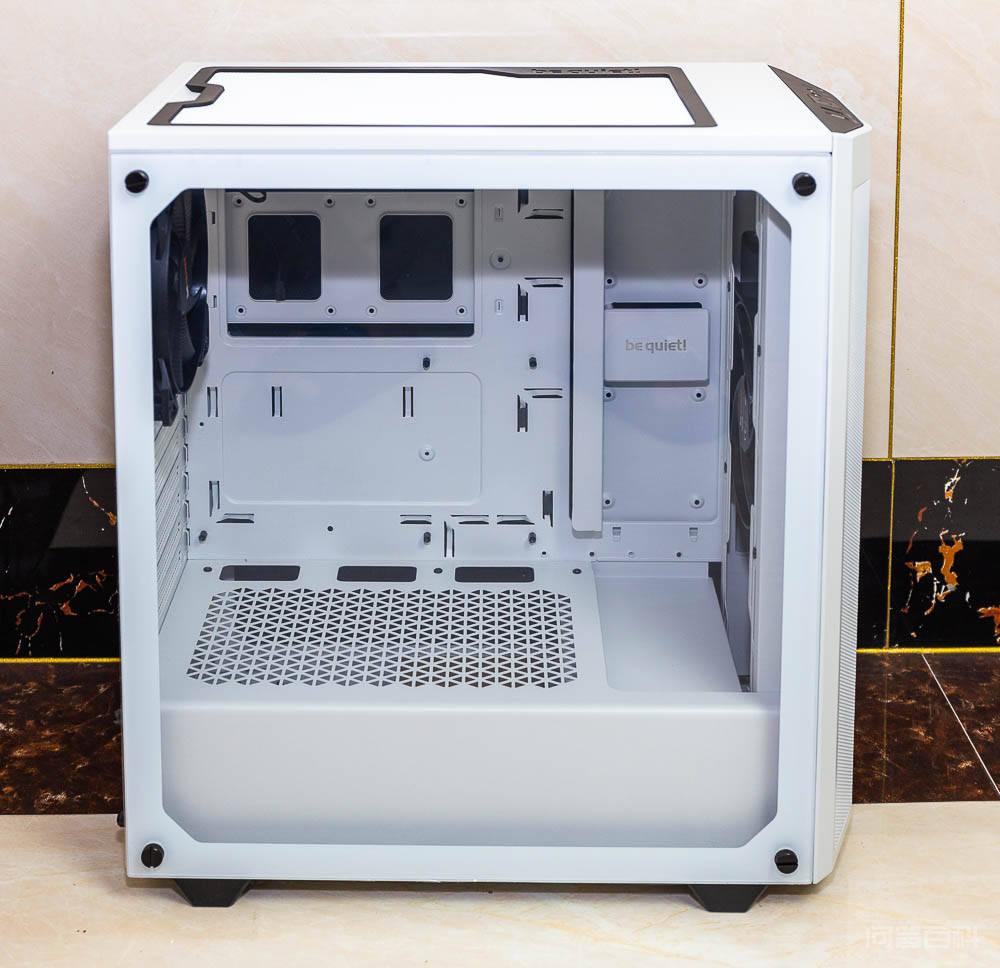

德商德静界PURE BASE 500DX机箱的侧透板，采用的是钢化玻璃，通过四角固定，玻璃与金属之间有橡胶垫隔离，避免硬性损伤。下置电源2.0设计，电源散热和机箱散热被分割成不同的空间。

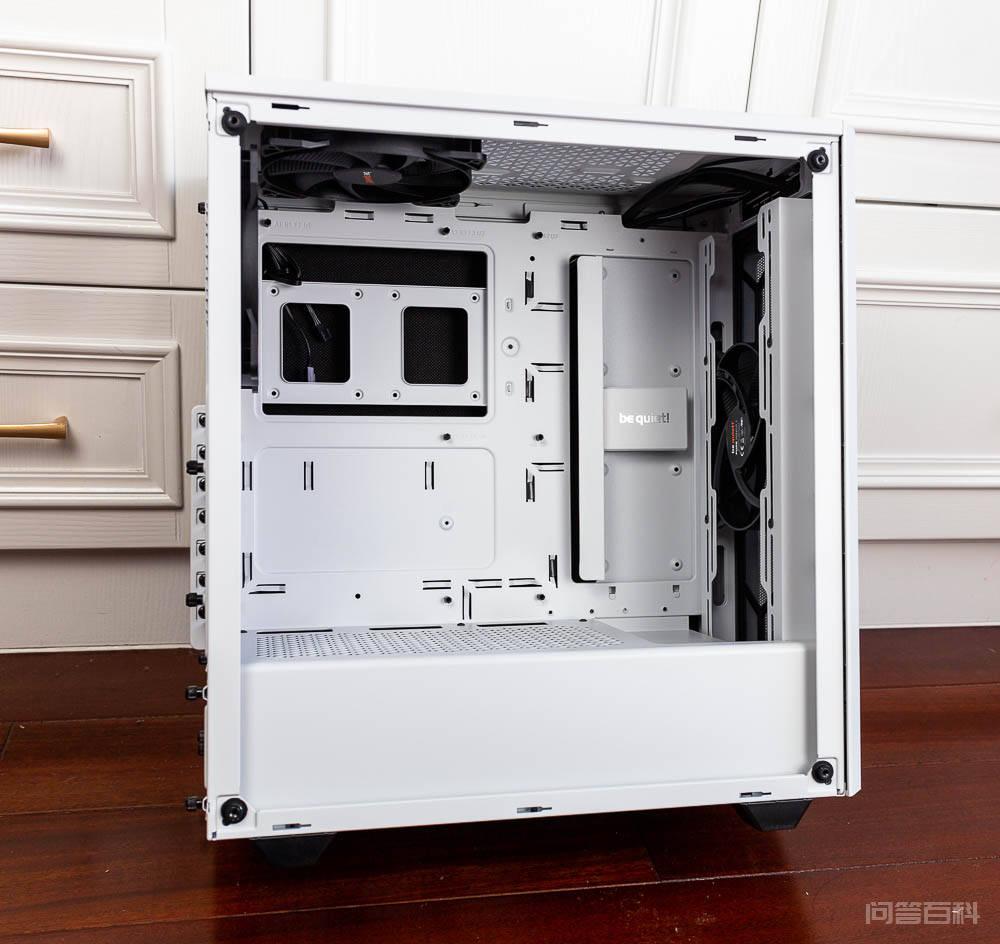

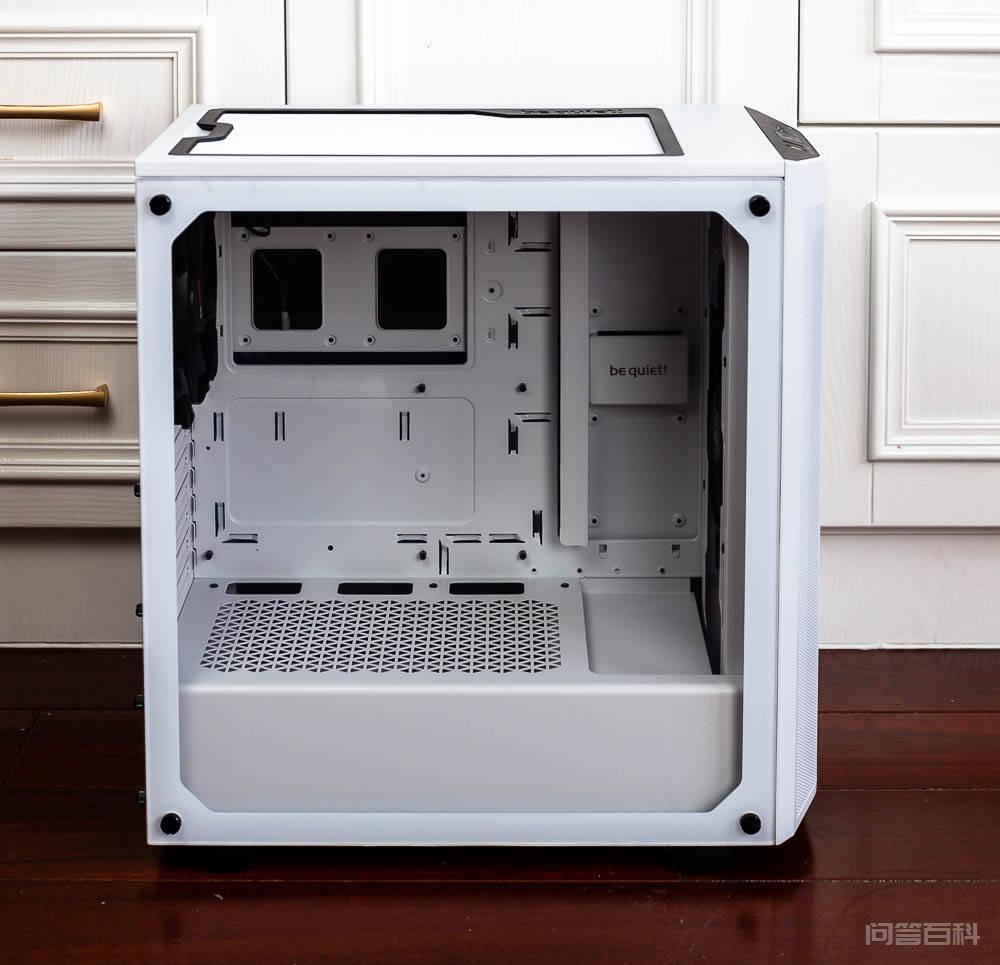

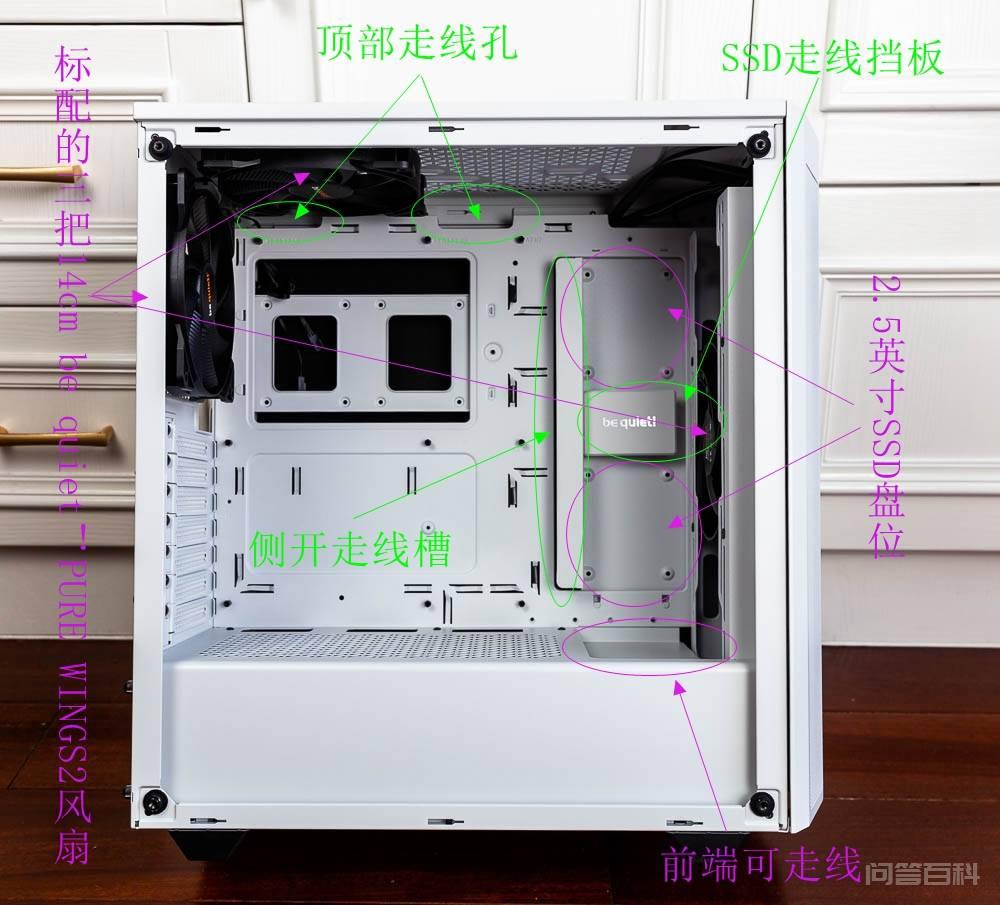

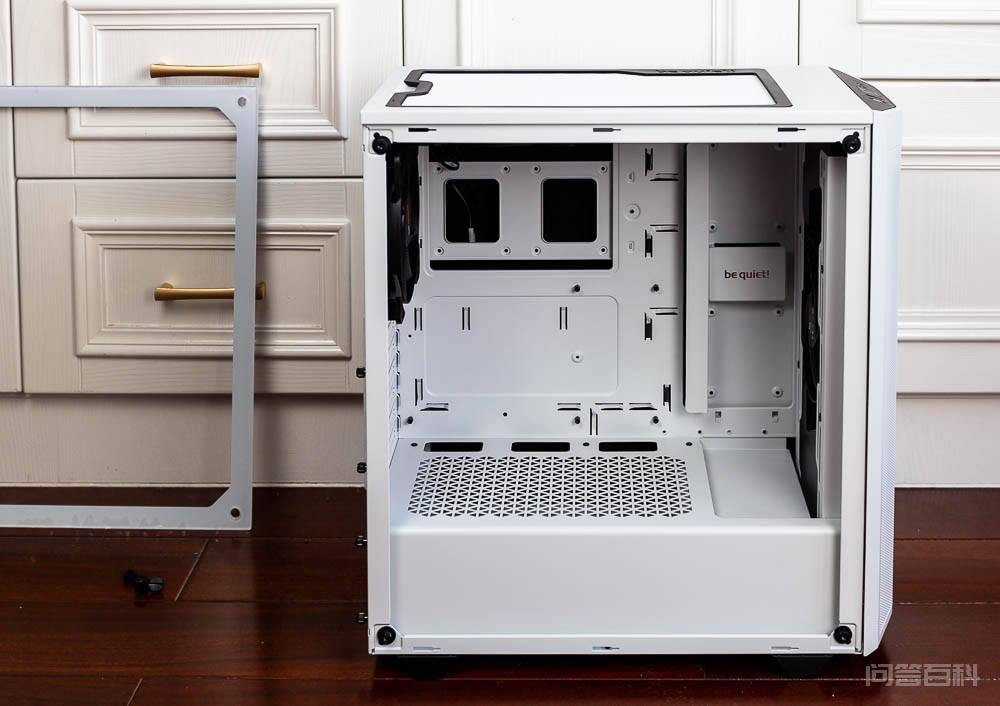

打开侧板以后，可以看到机箱标配的三把风扇。通过机箱可以看到，机箱支持ATX,.M-ATX以及ITX主板，散热的背板有很大的区域，但是背部有两个SSD的挡板。这款机箱有两个可见的SSD位置，并且有遮挡，可以隐蔽走线，同时侧面可以走线，机箱电源硬盘仓前面也可以走线，顶部的走线设计也不错，所以整体的设计还是比较合理的。从内部可以看到前面板的位置，可以安装240,280,360水冷。

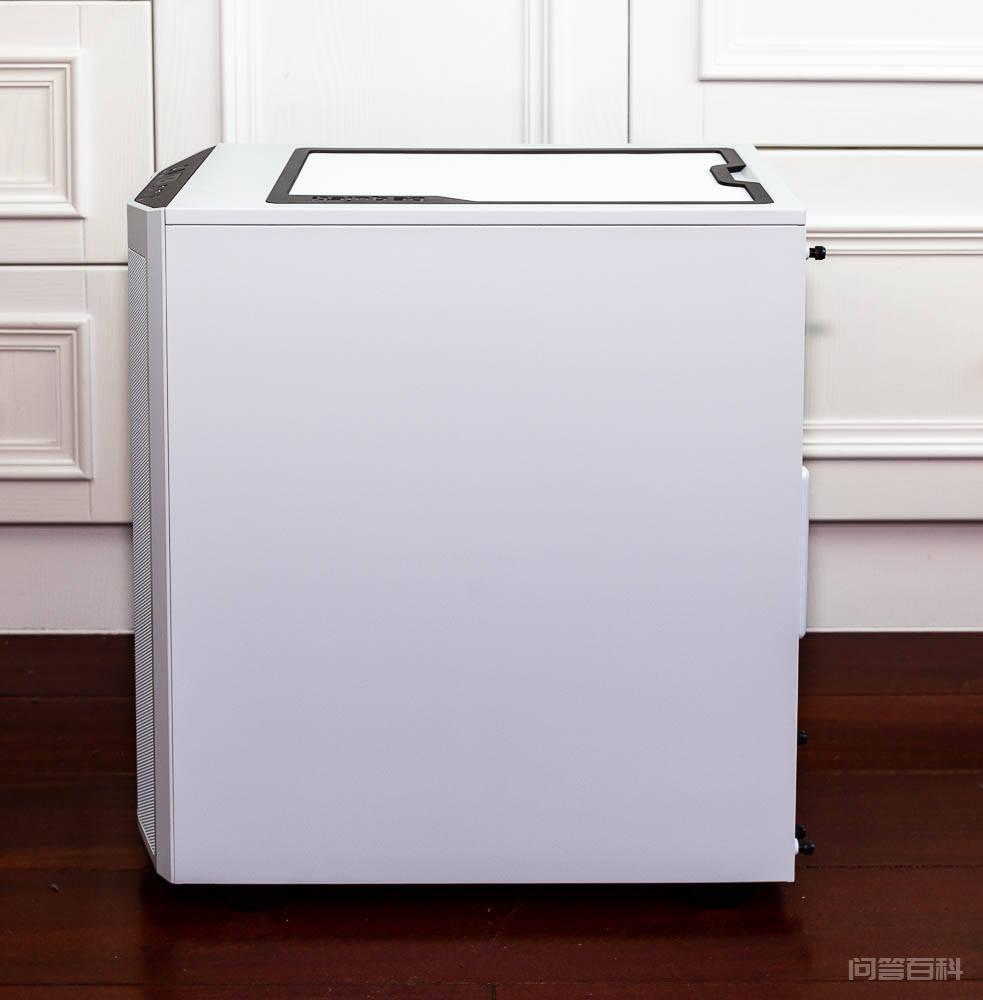

机箱右侧是白色钢板，钢板内侧有高密度隔音棉，可以吸收噪音，平稳运行。

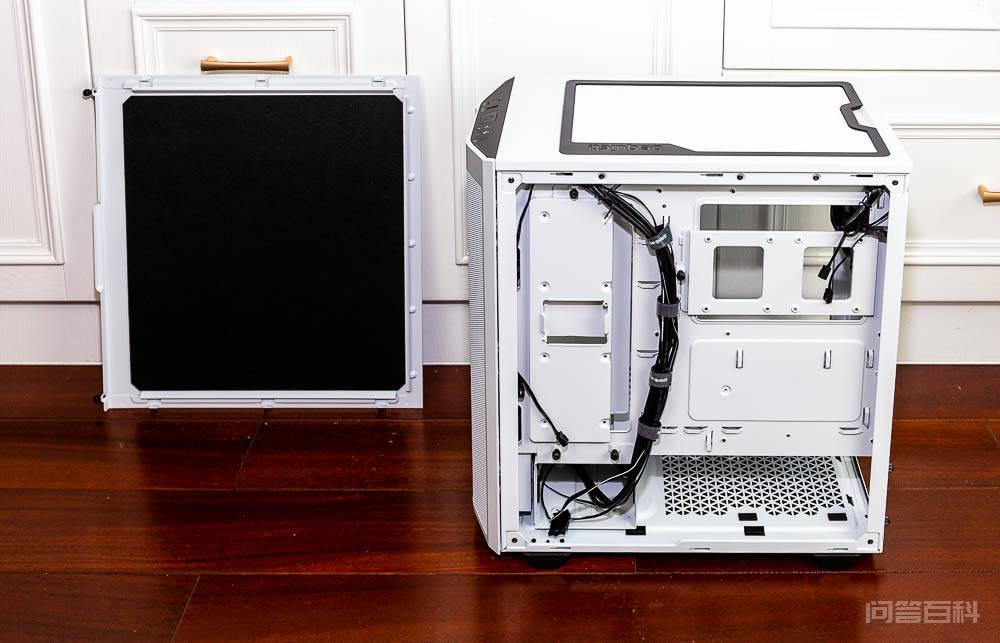

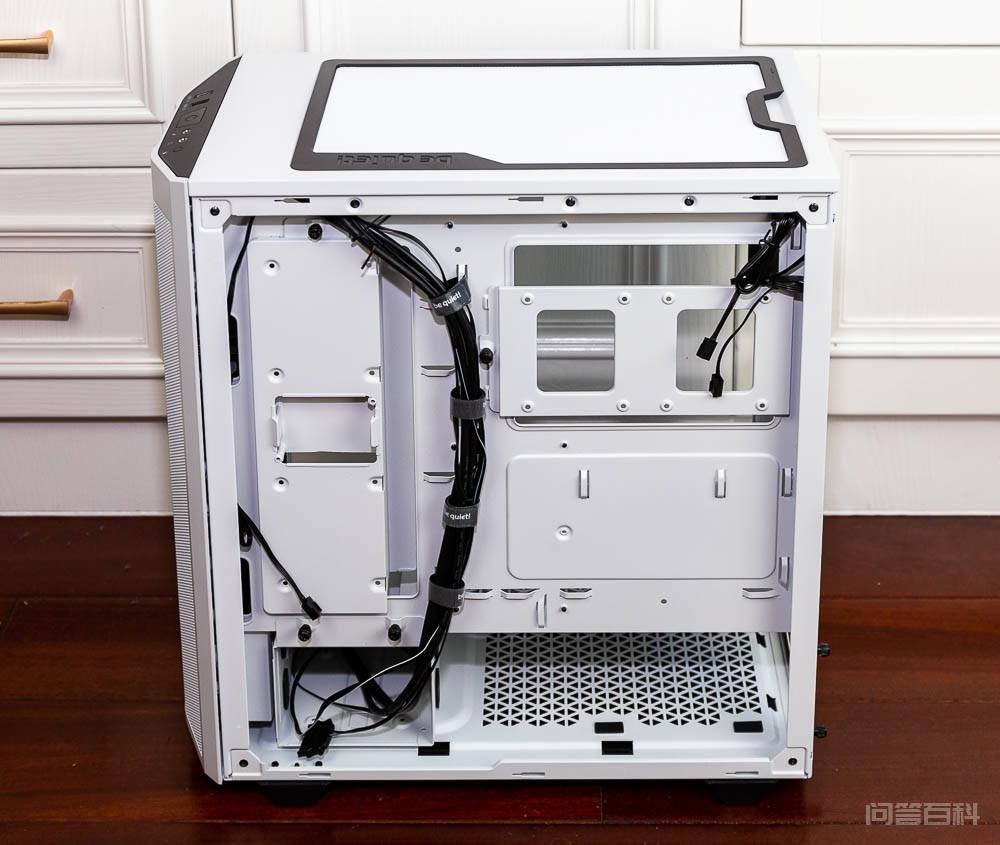

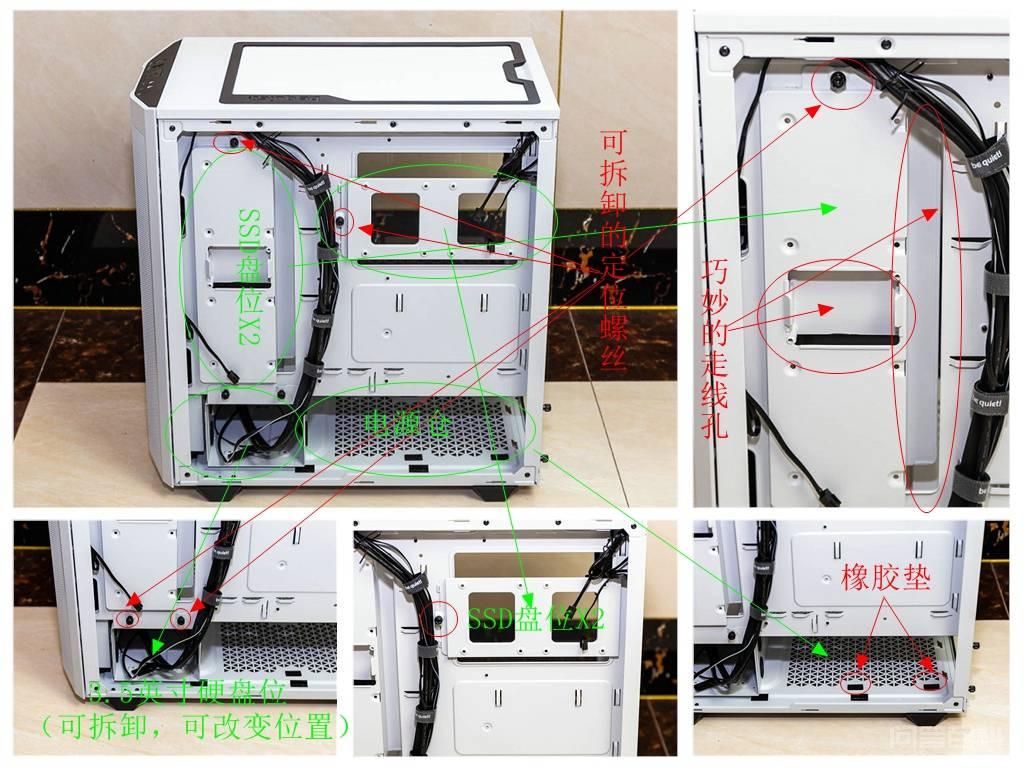

打开右侧，可以看到机箱的走线位置。可以看到2个3.5英寸的HDD盘位，4个2.5英寸的SSD盘位。硬盘仓的位置可以移动，通过定位螺丝固定。电源仓有橡胶垫，可用于电源减震。可以看到已经有不少线用捆束带捆束了，非常方便。

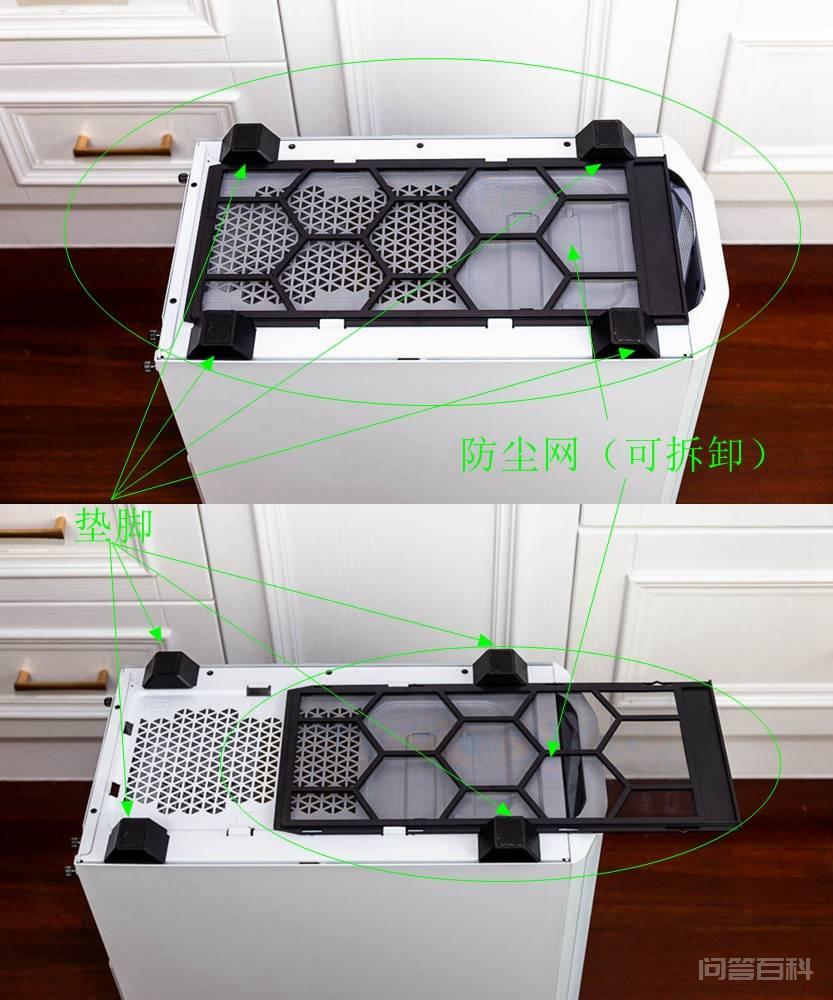

在机箱的底部看到可以拆卸的防尘网，并且电源风扇的呼吸孔也能看到，同时可以看到硬盘仓的底部设计。整个机箱就初步介绍到这里，下面是一体化水冷的介绍。
2一体化水冷

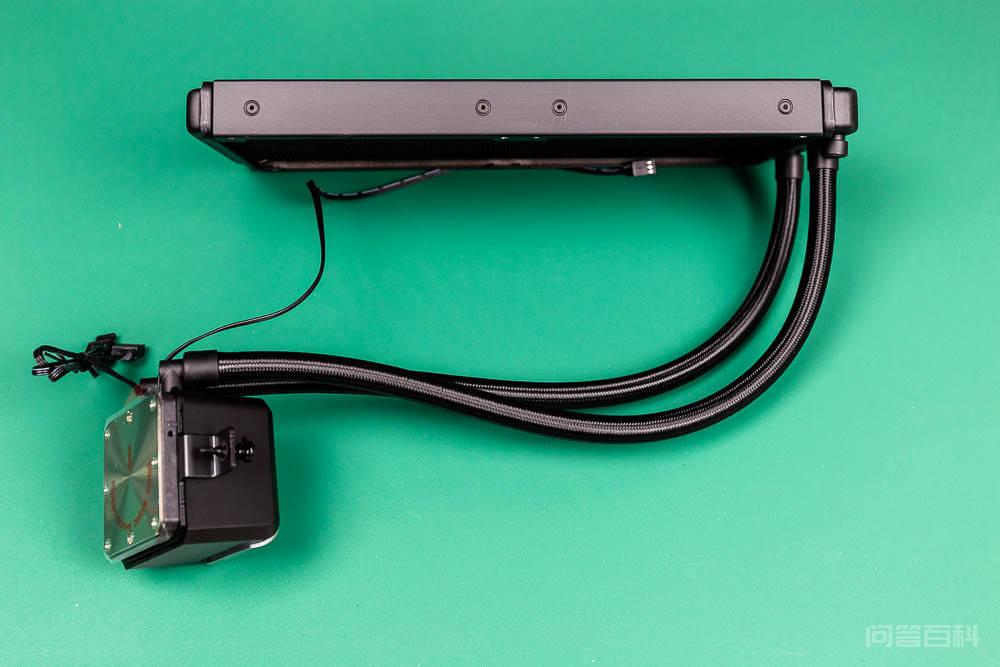

一体化水冷散热器，安装快捷方便，传热效率高，性能强劲，正逐渐替代风冷式热管散热器，成为电脑DIY装机的主流散热器。对于i5及以上的U，一般具有较高的TDP，这个时候，需要至少4-6热管的大块头风冷散热器，通常具有比较大的重量，长期侧面安装，对于主板会有一定的应力形变，从而导致主板损坏，而水冷散热器，只要不泄漏，一般情况下比风冷散热器的效率更高，同时，也没有庞大的风冷散热鳍片排，而是通过导热液将热量传递到冷排，再进行散热，从而避免对主板的应力影响。同时，水冷散热器与RGB的结合更加紧密，与内存的干扰更小，更方便展现主机的RGB灯效，因此一体化水冷散热器也被很多玩家所青睐。当然，涉及到散热，就涉及到噪音，我们一方面希望散热效率好，一方面有希望噪音小，无论对风冷，还是水冷，冷静似乎都是一个无法同时达到的瓶颈。因此CPU散热，我选择的是 be quiet！SILENT LOOP2 系列一体化CPU水冷散热器，该系列有120mm，240mm，280mm及360mm多种规格，设计理念是一样的，用户可以根据需求选择适合自己的规格。这款机箱理论上240,280，以及360mm都是可以选择的。但是考虑到14cm风扇的搭配及静音效果，我最终选择了280的版本。该款一体式CPU水冷散热器，适用于Intel 1200,2066,115X,2011-3,及AMD AM3(+),AM4的多种脚针的CPU。

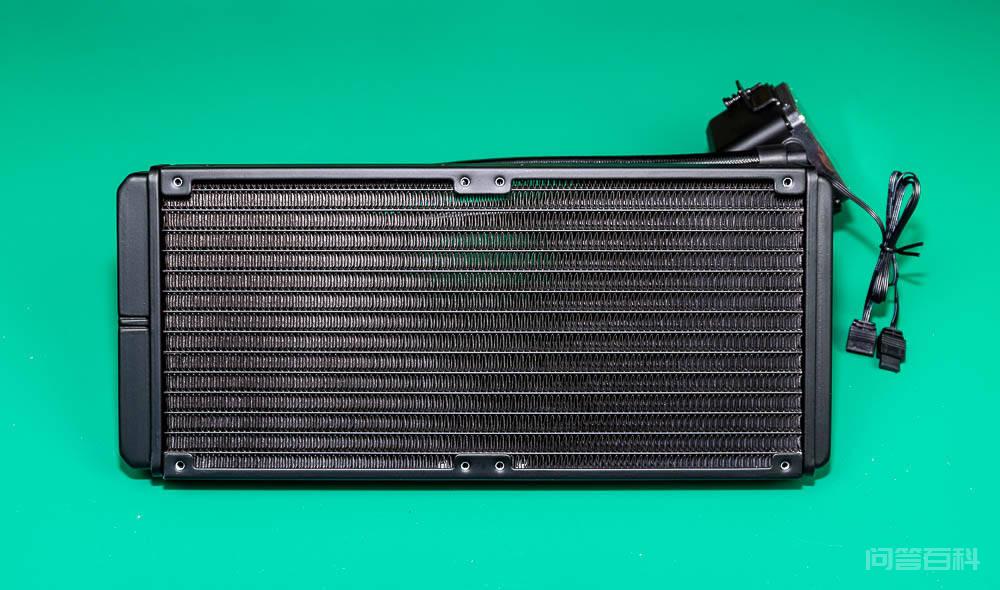

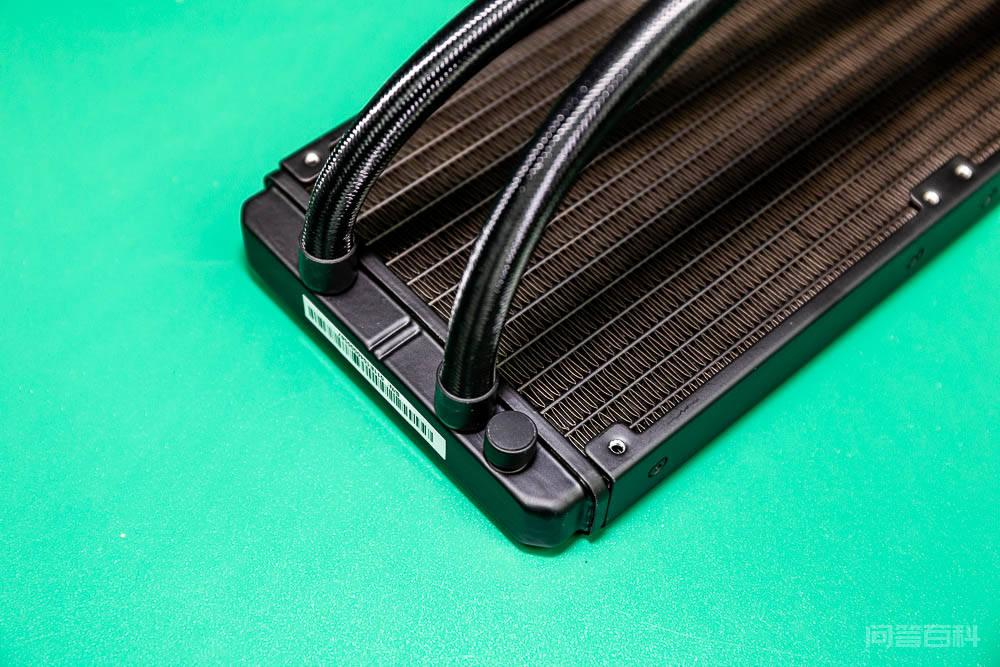

德商德静界SILENT LOOP 2 280 一体式CPU水冷散热器的冷排，内部散热鳍片均匀，通透性好，通体黑色。可以安装2个14cm风扇。冷排的接口比较牢固，用PTFE材料进行加固，通道包裹了尼绒带。在冷排的一侧端口，有一个水冷液的注入口。前面在组件中也看到了一瓶水冷液，一般半年或者一年左右，就要加一次水冷液，水冷液的填充十分方便，这样可以提升产品的使用寿命。

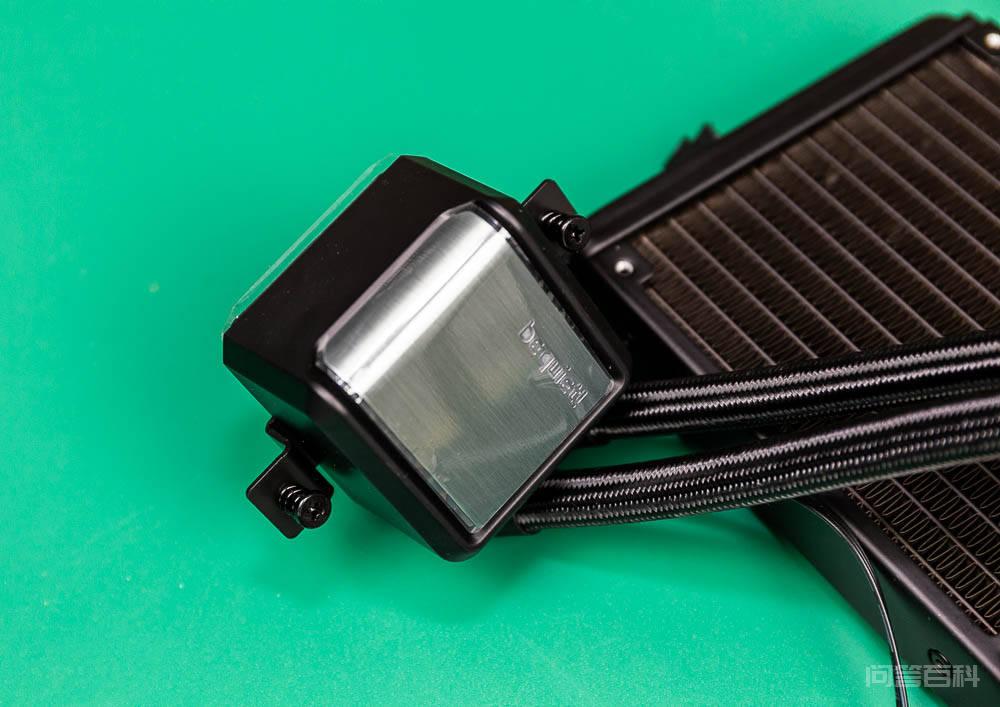

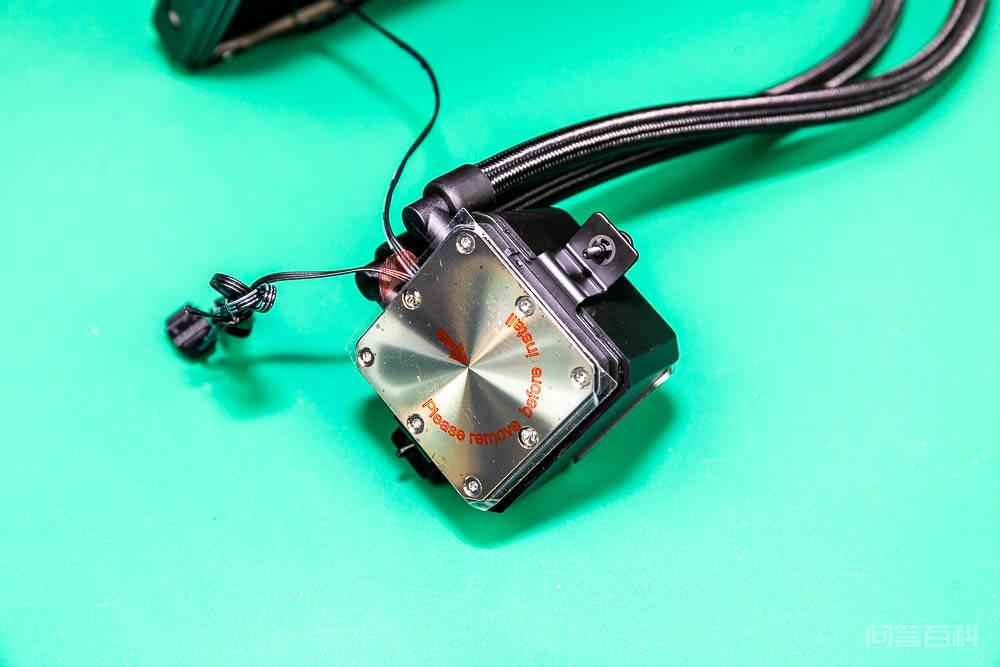

德商德静界SILENT LOOP 2 280 一体式CPU水冷散热器的水冷头，采用镀镍金属底座，具有良好的导热性能，能快速传递热量，适合高TDP的CPU。底座上贴有贴纸，使用前要撕下，然后要用硅脂均匀涂抹在底座的接触面上。be quiet！SILENT LOOP 2 280 一体式CPU水冷散热器的水泵位于水冷头上，采用的是先进的三腔水泵设计，可替内部水流提供充足而有序的分流空间，确保水冷稳定运行的同时，降低运行的噪音，水泵的外围使用了大范围的减震垫，可以吸收振动，从而让水冷头的内部共振最小，从而大幅度减少噪音。be quiet！SILENT LOOP 2 280 一体式CPU水冷散热器的水冷头，也有RGB灯效设计，说冷头的外侧，有一个灰色的面板，上面有白色的be quiet！的LOGO,实际上是一个LED灯，周围三面也有LED灯带，看起来很漂亮。

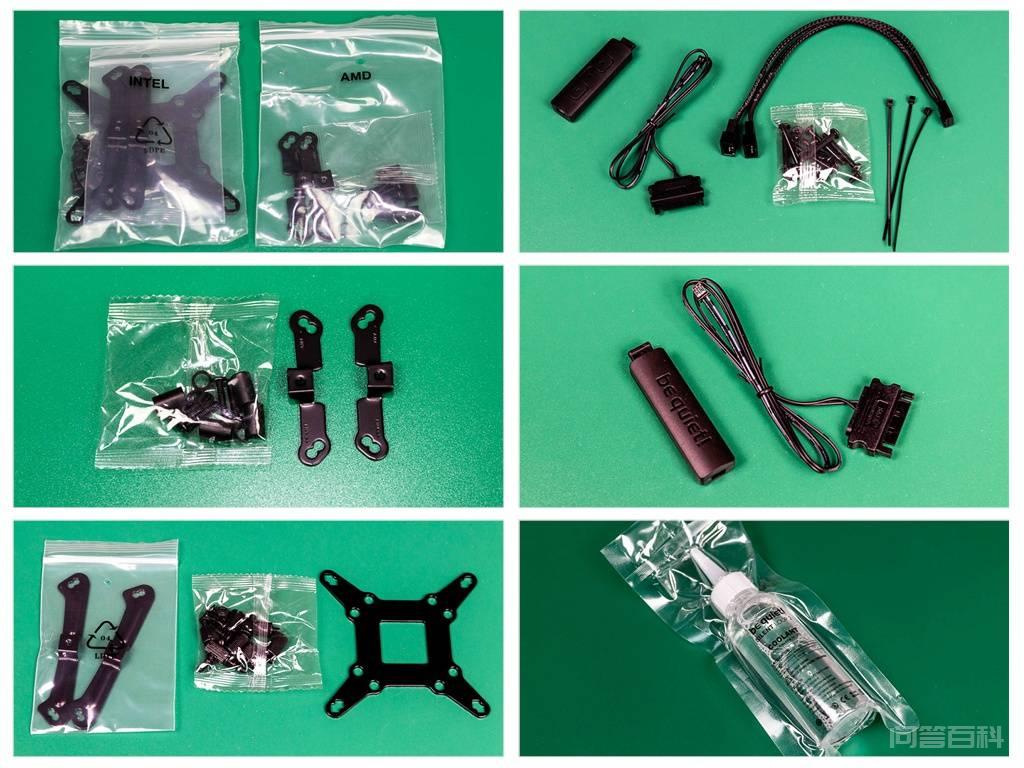

be quiet！SILENT LOOP 2 280 一体式CPU水冷散热器的组件还是蛮丰富的。能满足Intel和AMD多种脚针的需要，主要有安装扣具，支架及螺丝螺母等，说明书。提供了风扇1分2转接线，ARGB控制器的SATA线等，1管导热硅胶，1瓶水冷液, ARGB控制器，及针。
组件中有两个14mm的SILENT SWINGS 3高速风扇。如果仔细观察，会发现风扇的扇叶，呈水波纹的形状，这款风扇采用水波纹扇叶、FDB轴承能减少额外震动，搭配橡胶制成漏斗形边框，可以造成更大的风压，从而提供更强的散热性能和更低的运行噪音。最大转速1600 rpm，小4pin供电，使用寿命30万小时。当需要时，Silent Wings 3高速风扇能提供非常好的散热效果，并近乎无声运行。其7叶风扇叶片经过空气动力学设计，其六电极风扇马达，具有更少的震动，让Silent Wings 3高速风扇成为SILENT LOOP 2一体式CPU水冷散热器的不二之选。一体化水冷暂时介绍到这里，下面看一看另外准备的风扇。
3风扇

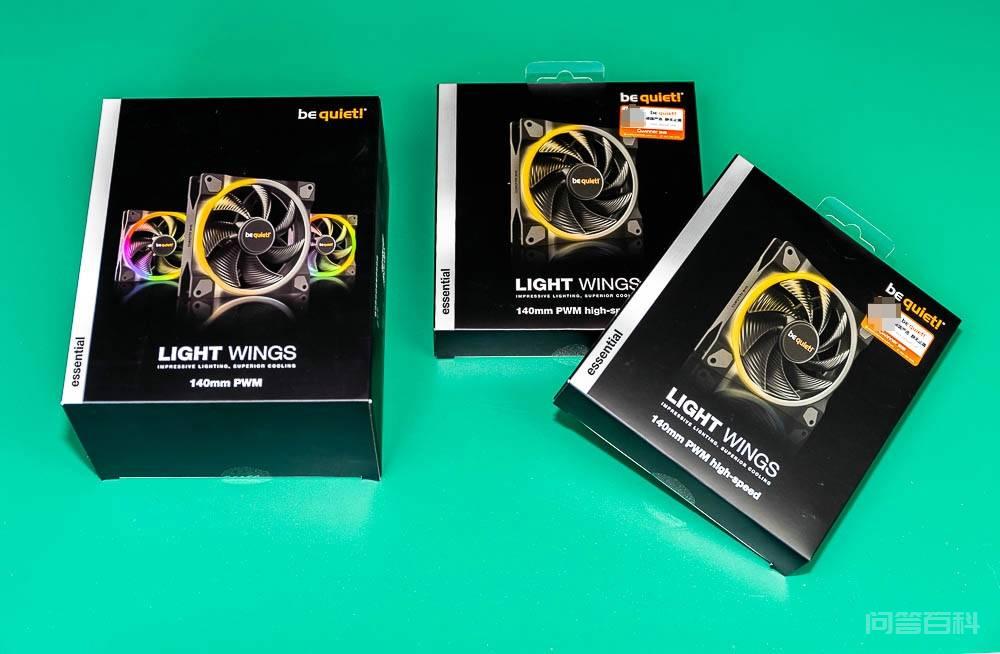

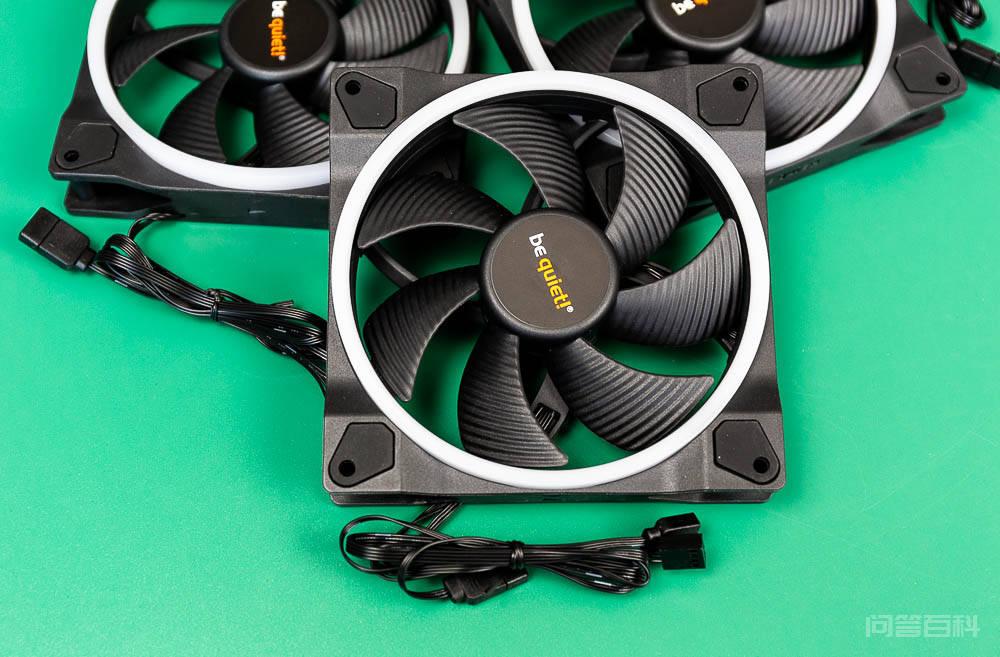

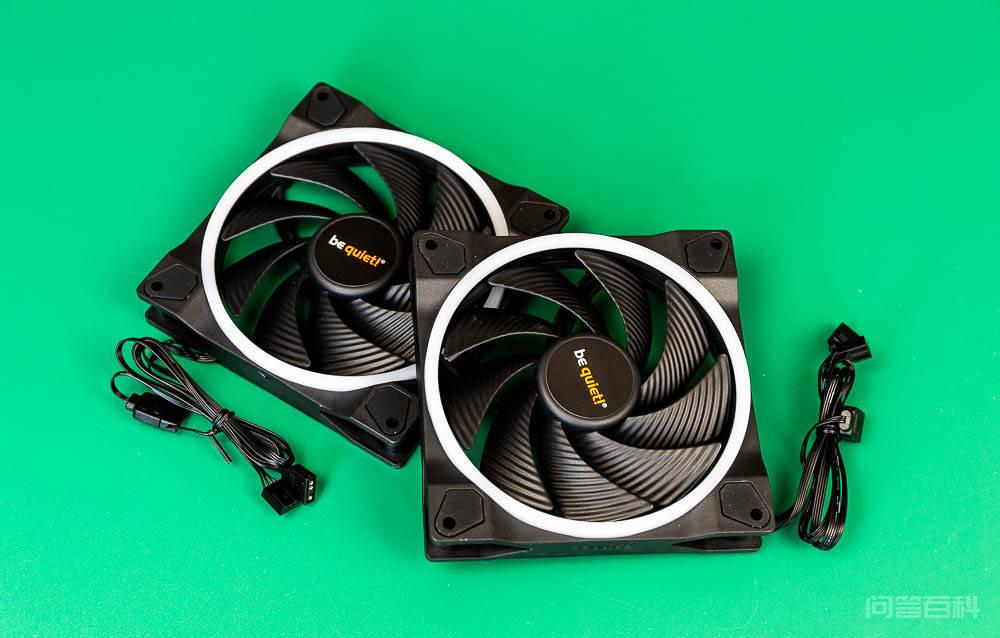

我准备了两种类型的风扇，其中 be quiet! Light Wings 140mm PWM 三联包风扇一个，内含三把风扇，及ARGB集线器,另外还准备了2把 be quiet! Light Wings 140mm PWM 高速版 RGB风扇，这两款风扇都有带RGB灯效。但是常规版和高速版的风扇最大速度是不一样的。高速版的最大转速可以达到2200rpm，而普通版的只有1500rpm，因为转速的差异，从而带来风量，风压，及运行噪音的差异。转速的不同，是导致这些差异的最根本因素。至于两者的RGB灯效，其实是一样的。
两款风扇前后双面均搭载了ARGB灯效，灯效热河自然，色彩丰富。
两款风扇双面均有水波纹导流槽，能够减少风阻，让气流更顺畅地通过，显著提升风量，同时噪音更低。

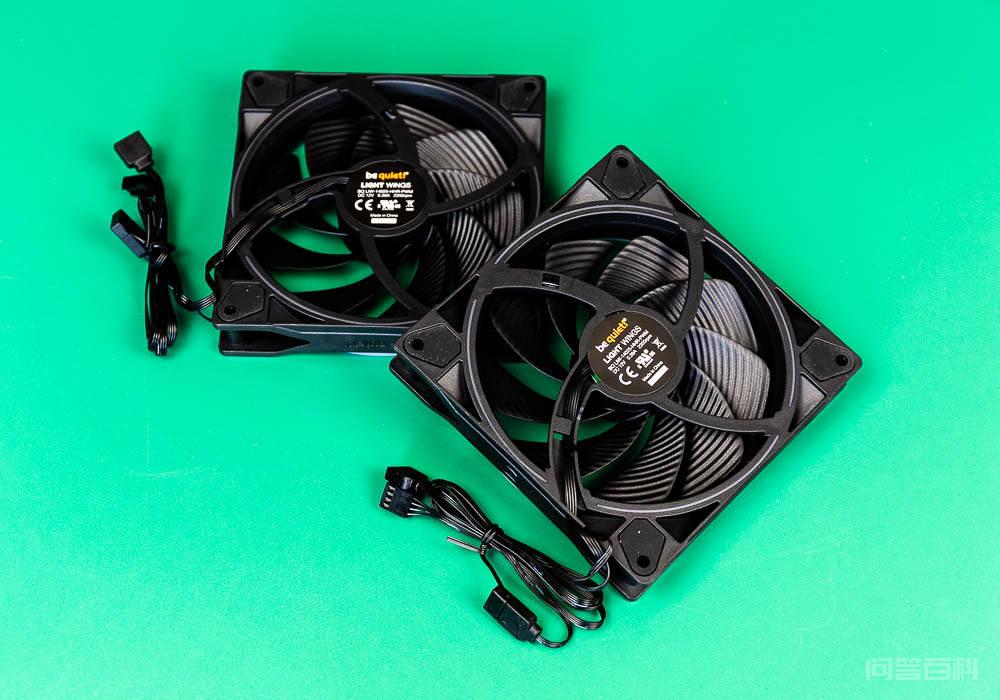

两款风扇，都内置了PWM智能调速数字芯片，系统可以根据负载和温度调整风扇转速。只有仔细观察风扇背后的型号和说明，才会看到High speed版本，转速2200rpm，以及普通版，转速1500rpm。

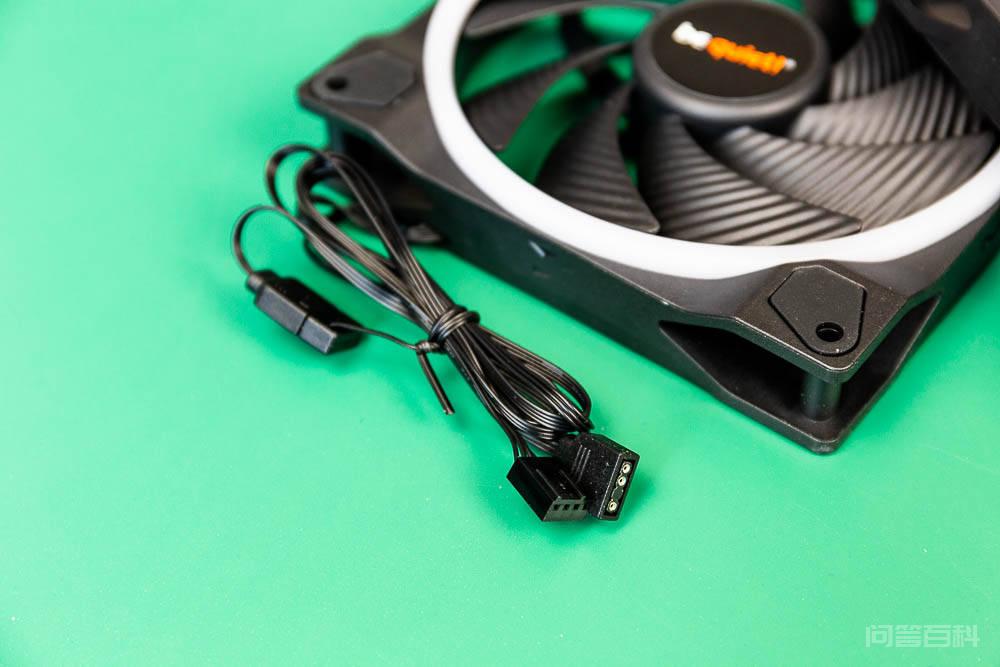

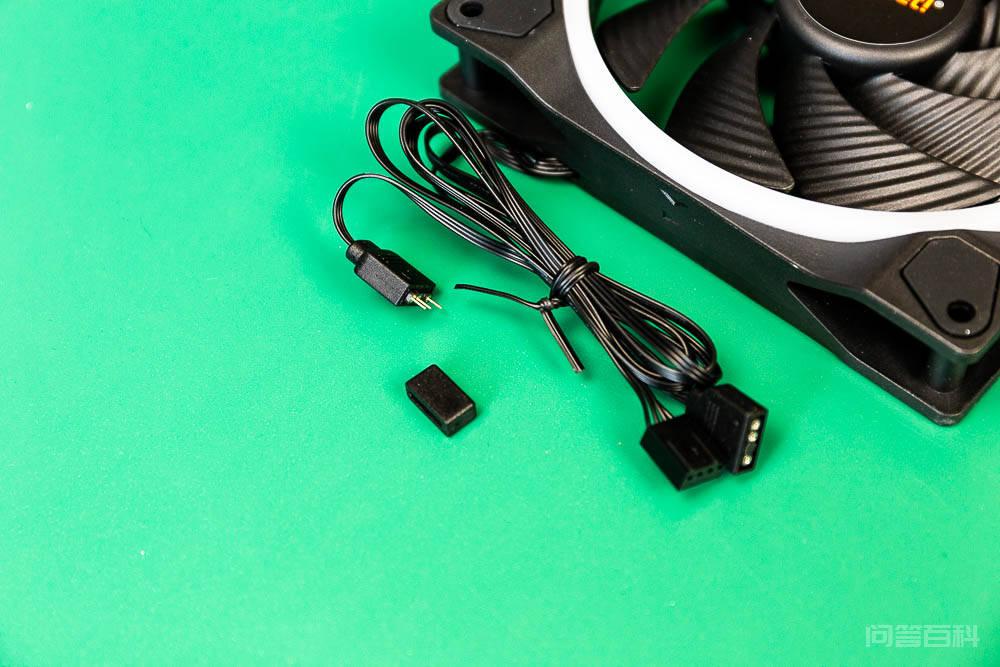

两款风扇都提供了ARGB插针和插孔，这样方便风扇串联，多个风扇组合起来可以串联，可以通过ARGB集线器并联，主要看用户的需求和硬件材料。两款风扇的供电均为小4pin接口，可以插入主板中的风扇插针或者通过其他设备与电源转接，或者接入一体化的集线器中。

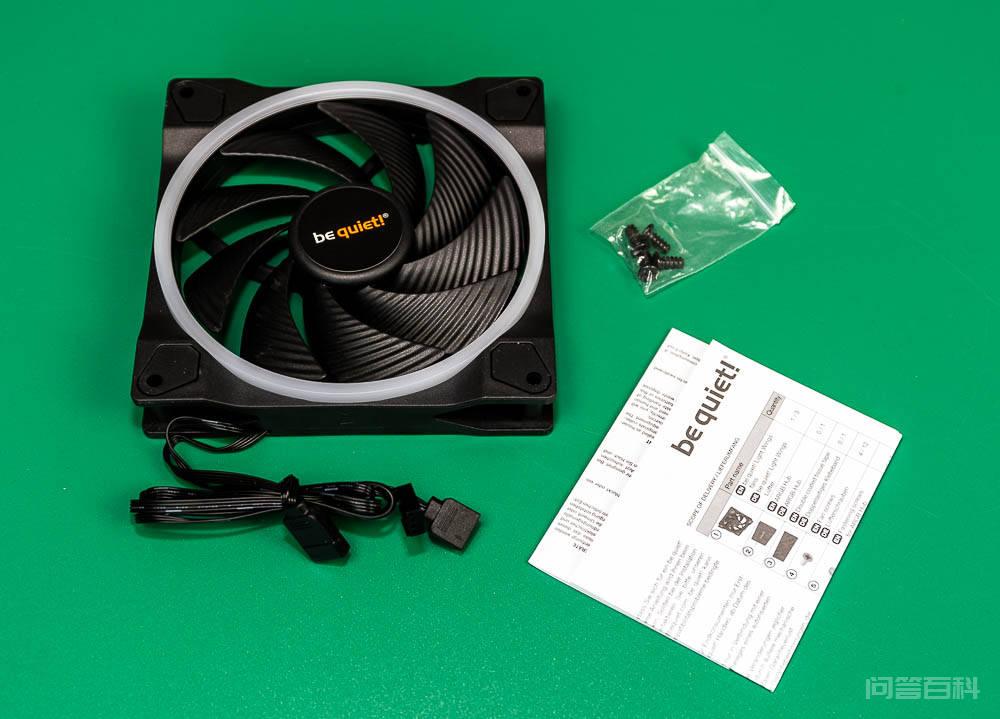

德商德静界Light Wings 140mm PWM 高速版 RGB风扇配件除了使用说明书以外，只有四颗用于固定风扇的螺丝。

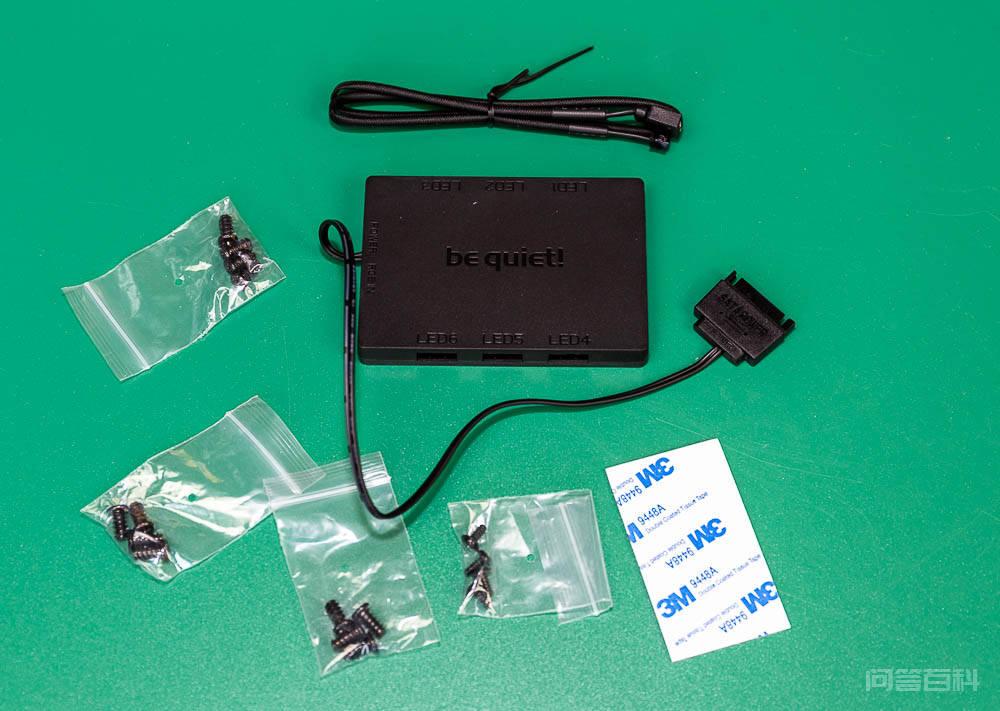

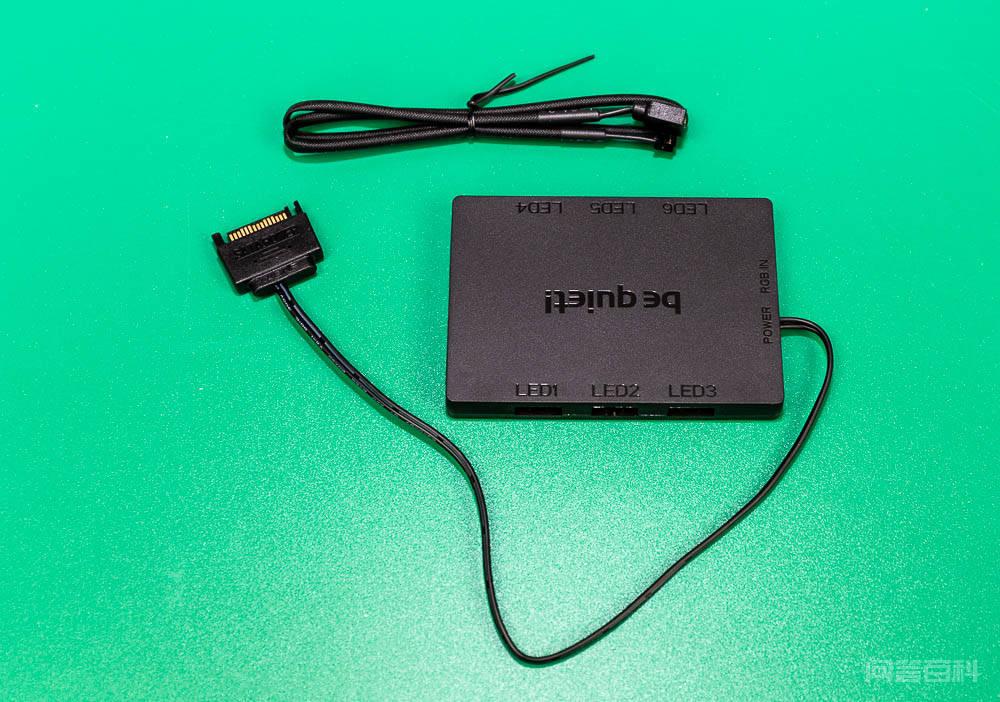

德商德静界 Light Wings 140mm PWM 三联包风扇的配件中，除了螺丝之外，还提供了一个ARGB集线器，具有6个RGB接口，此外，还有一个3M的双面胶。至此，风扇的准备完毕，等下根据需求取舍，下面看看电源。
4电源

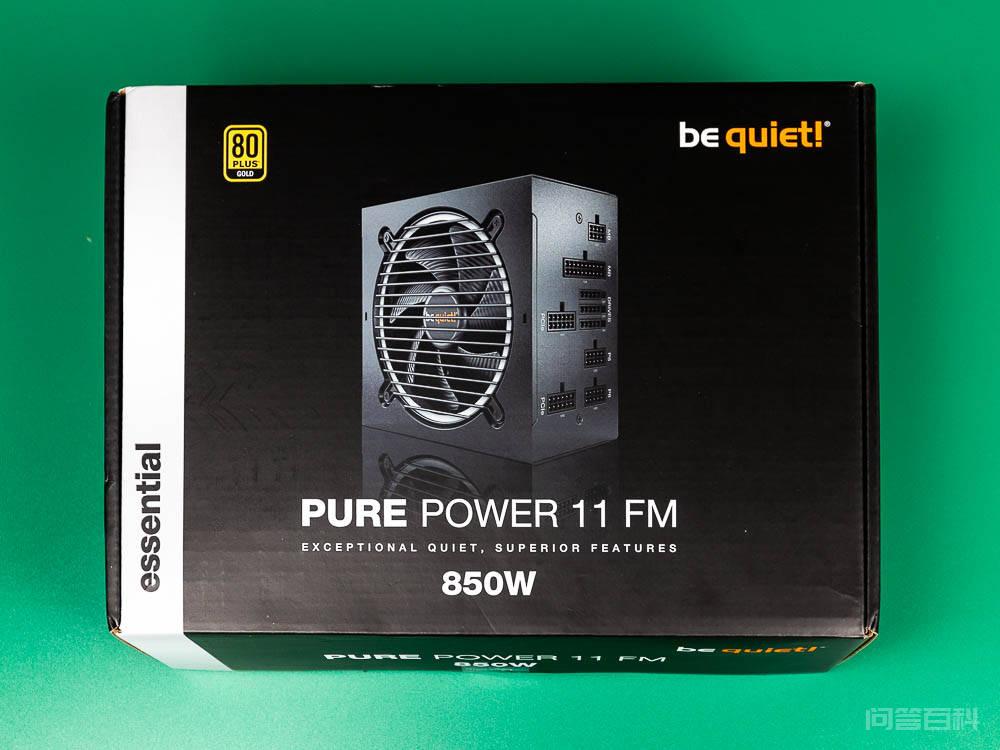

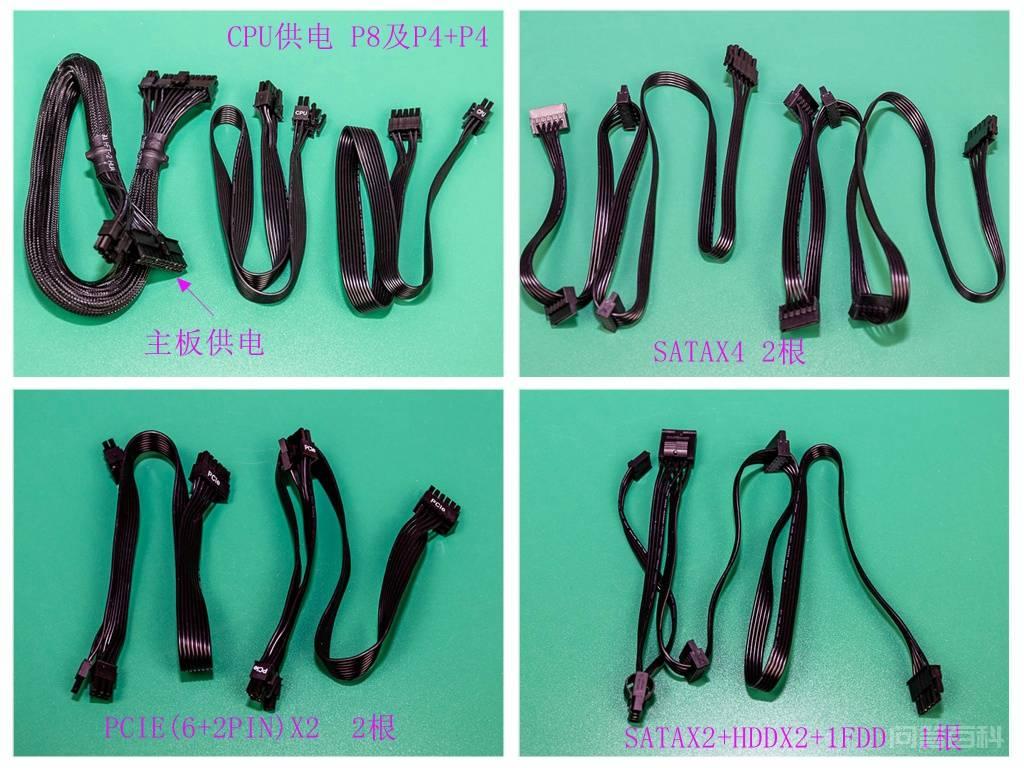

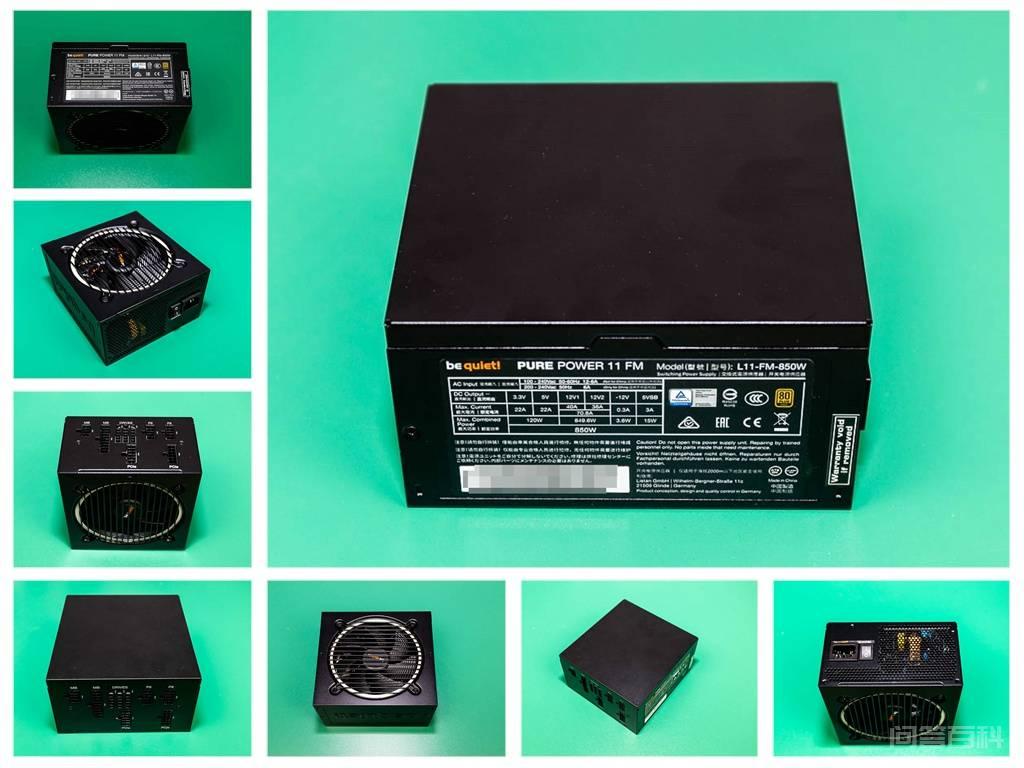

be quiet！ PURE POWER FM系列的电源，也是新品，趁着618也可以试一试，这款电源具有80PLUS金牌认证，效能高达93.3%，采用主动式PFC设计及LLC构架结合同步蒸馏技术，强化电压调节能力，确保电源稳定 运行，适合各种高端主机。全模组线材，扁平化设计，便于理线，线材丰富，满足各种需求。智能降噪风扇，低噪音运行。关于这款电源，我有专门的测评，有兴趣的可以搜一下。
【安装与选择】

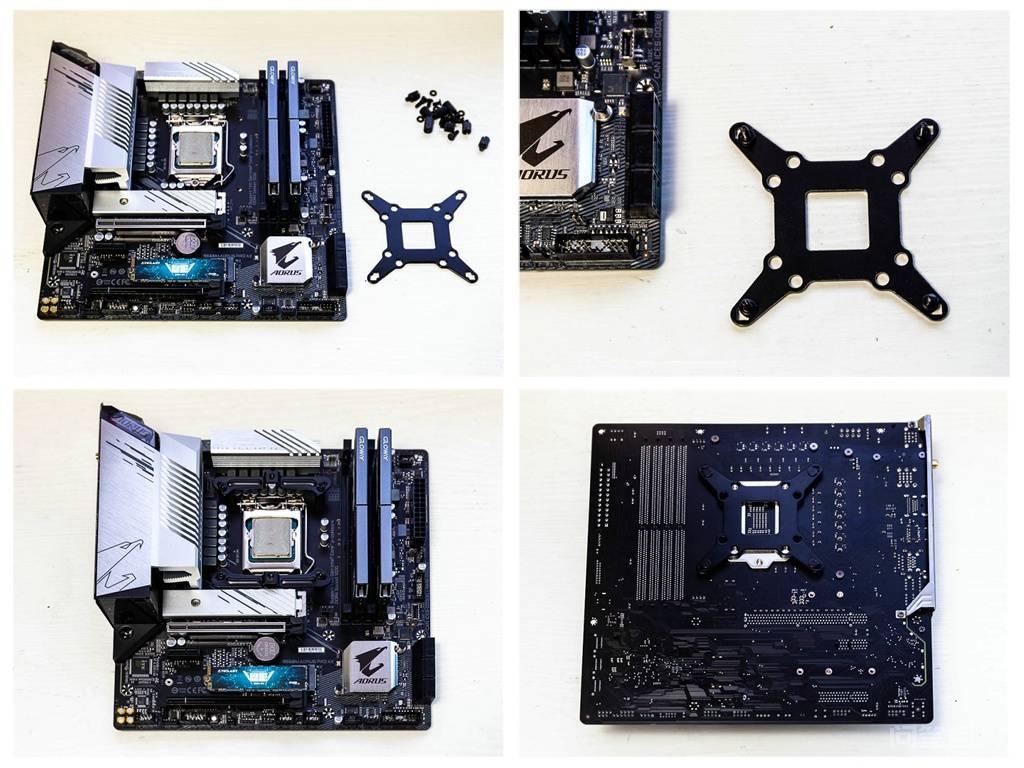

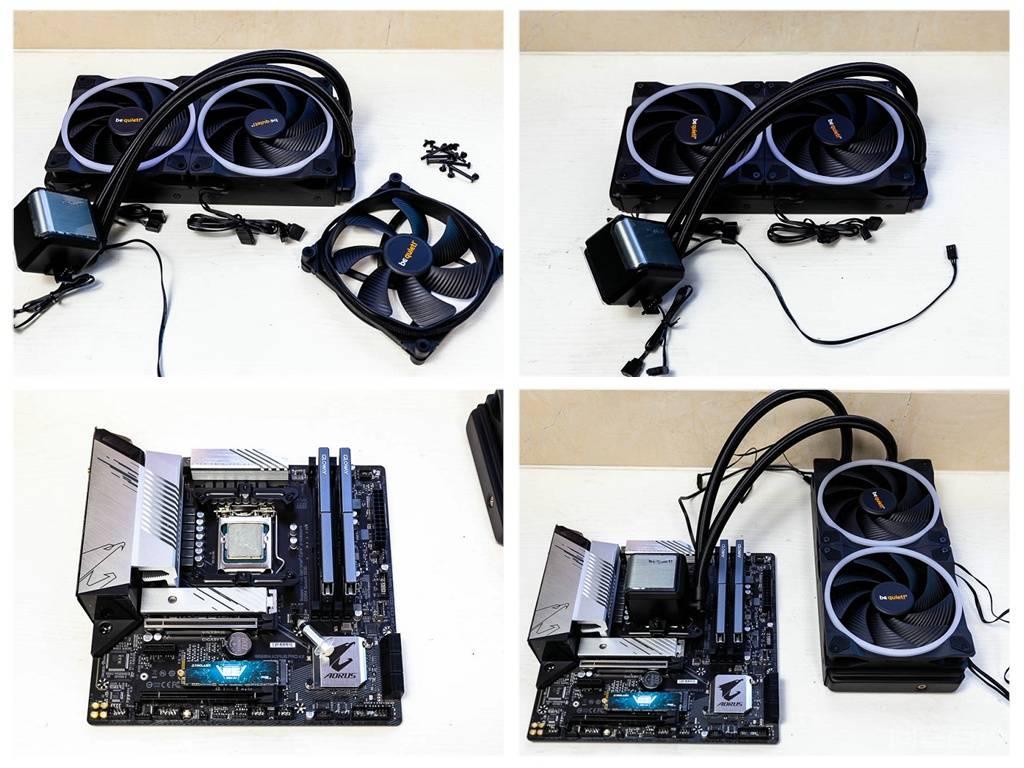

按照水冷散热器的使用说明，首先选好底座的配件，区分Intel和AMD，然后再按照脚针的数量选择不同的扣具，选好以后组装好背板，然后安装在主板上，并将底座安装好。be quiet！SILENT LOOP 2 280 一体式CPU水冷散热器，提供了两个14mm的SILENT SWINGS 3高速风扇，但是原配的风扇是没有RGB灯效的，所以综合考虑，我选择用be quiet! Light Wings 140mm PWM 高速版替代原配的两个14mm的SILENT SWINGS 3高速风扇。原装的最好转速是1600rpm，换成新的be quiet! Light Wings 140mm PWM 高速版以后，不仅增加了RGB灯效，还将转速从1600rpm提升到了2200rpm，当然代价就是噪音略有增加，但在可以接受的范围。将水冷头与底座对接，整个安装好以后，就要考虑主板在机箱的安装、水冷散热器的安装，以及走线。

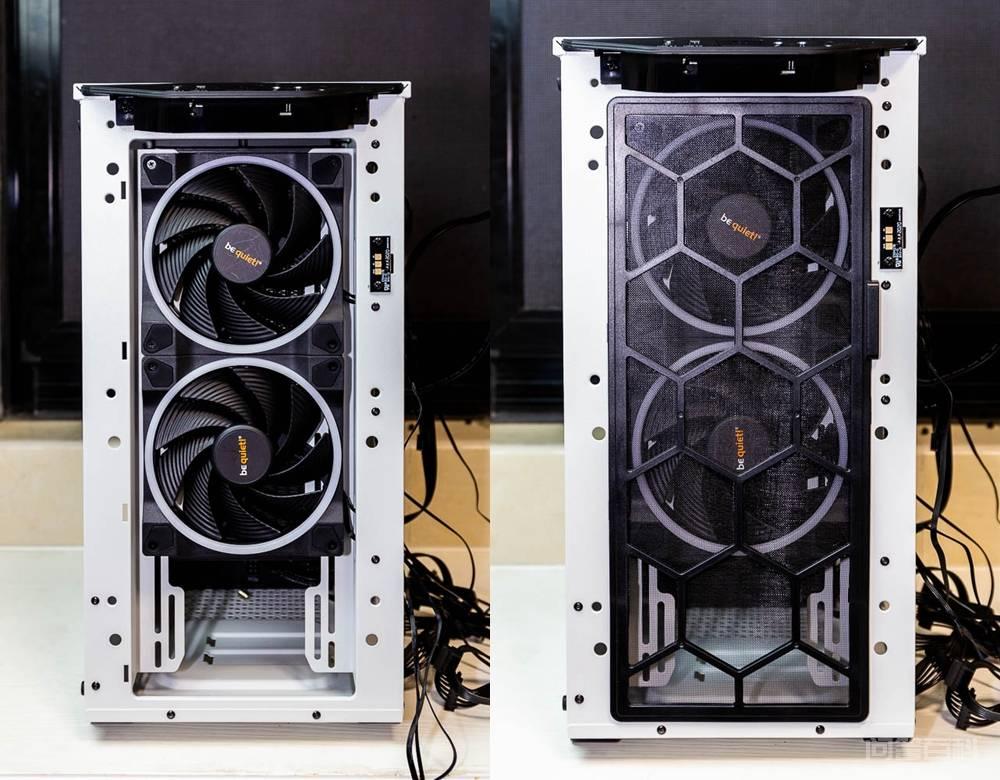

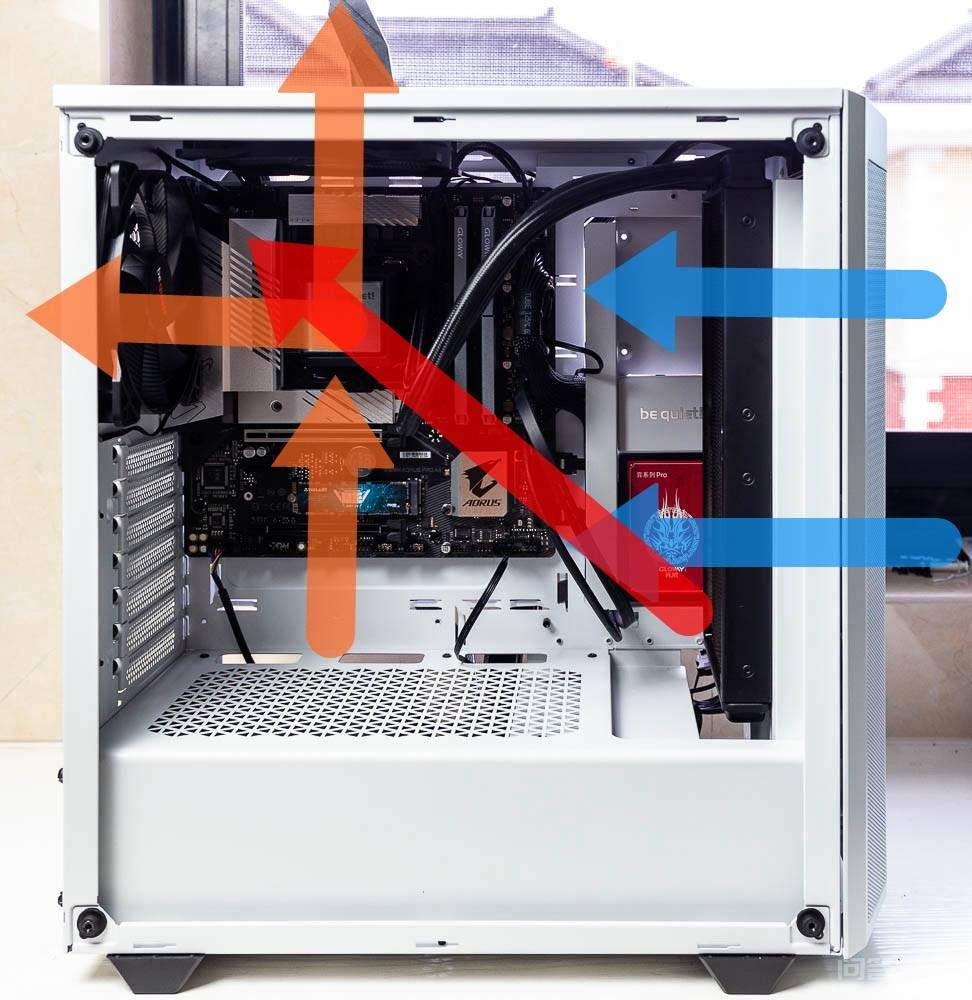

我最初的计划是将水冷放在机箱的顶部,这样相对而言，水泵的压力要减少，效果更好，但是在安装过程中，发现主板的挡板和水冷冷排及风扇的之间冲突，导致无法在顶部安装，于是机箱顶部保持了原有的单风扇设计。于是水冷按照使用说明书中建议的方式，安装了机箱前端。因为水冷排和风扇之间需要固定在机箱上，而不想顶置时，风扇安装水冷排上，水冷排再与机箱连接，这样安装略有麻烦，但是减少了8个螺丝的使用，按照图示的方式，将风扇安装好。需要特别注意的是，风扇的方向，考虑好整个机箱中的风向，决定前端风扇的朝向。全部安装好以后，我保留了机箱顶部和背部的风扇，本来想把前置的风扇安装上去，结果发现和水冷的管子冲突，无法安装。至此，整个机箱内的散热系统基本上安装完毕。蓝色，代表冷空气从机箱前部吸入，经过冷排以后，逐步升温，到达主板区域后，通过热传导将热量传递给气流，并最终被机箱顶部和后部的风扇吸出，同时机箱底部的电源风扇，也从底部出来后，经过机箱顶部的风扇排出，大致的整体气流如红色箭头所示。

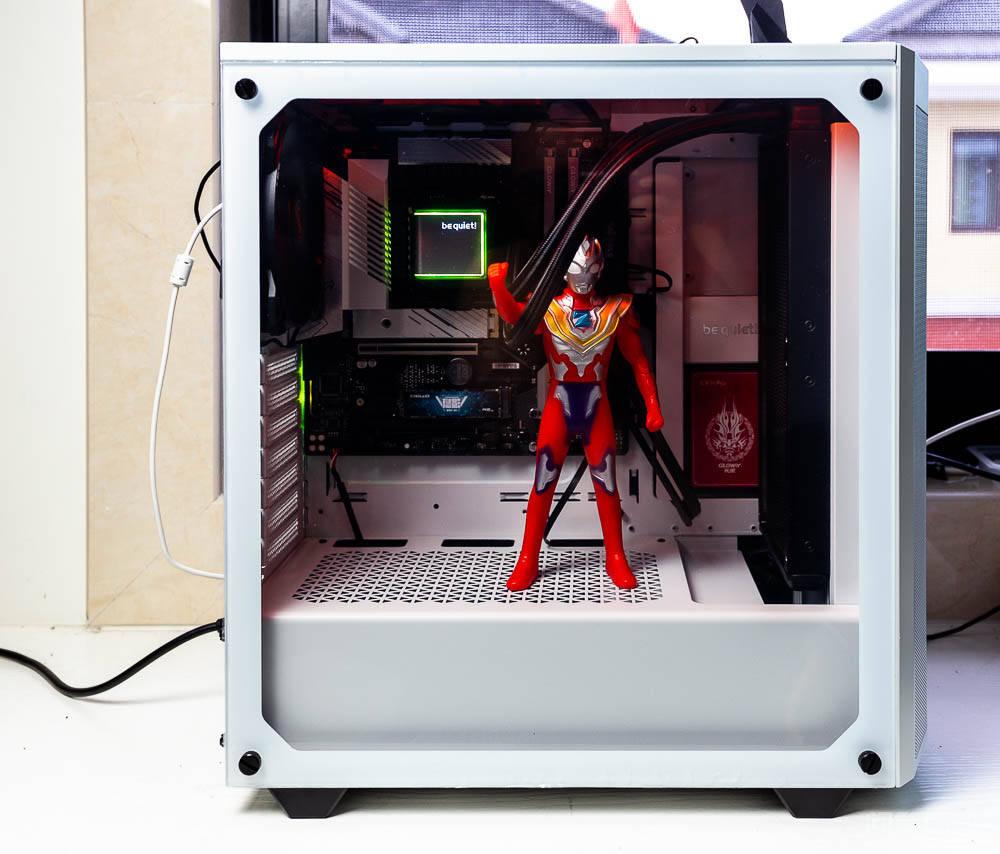

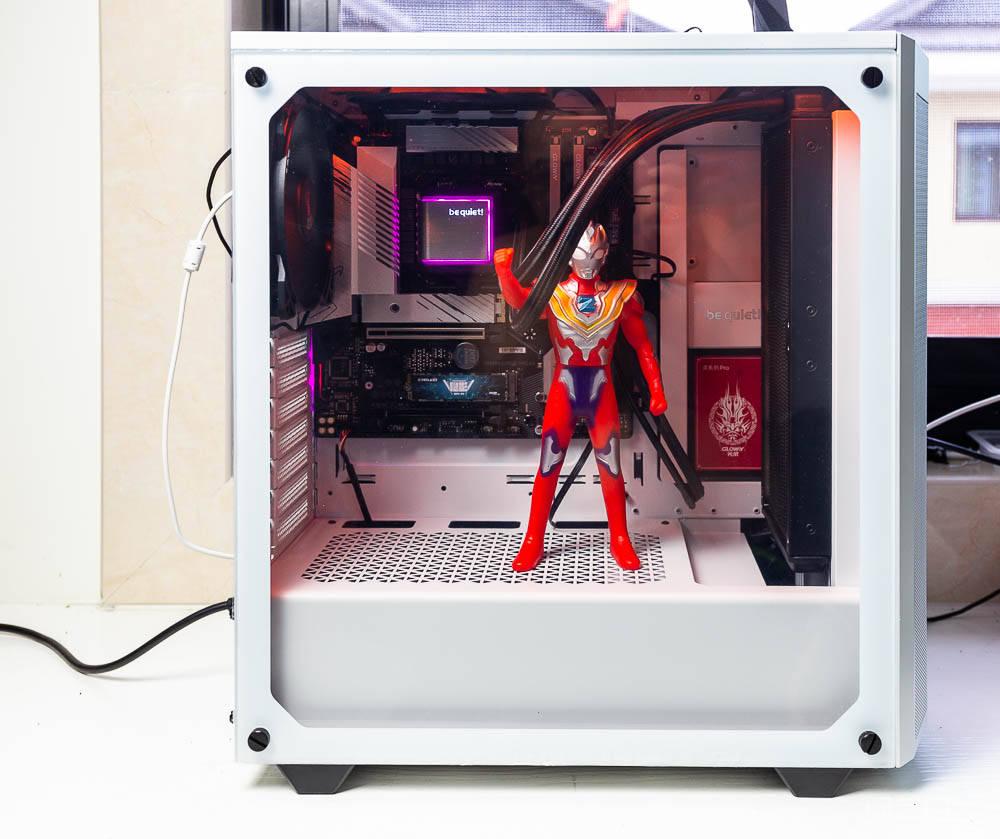

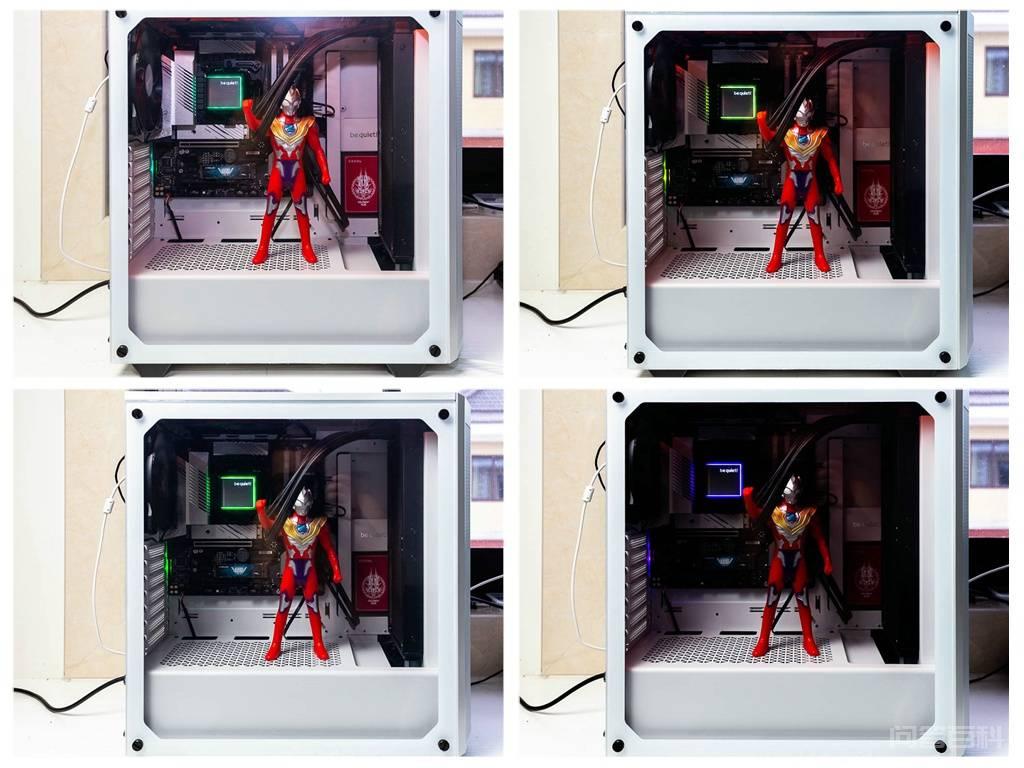

将组件全部安装好以后，主机点亮，可以看到水冷头及机箱的RGB灯效，还有主板的RGB灯效，可以看到机箱内飞线极少，所以整个气体流动是非常顺畅的。

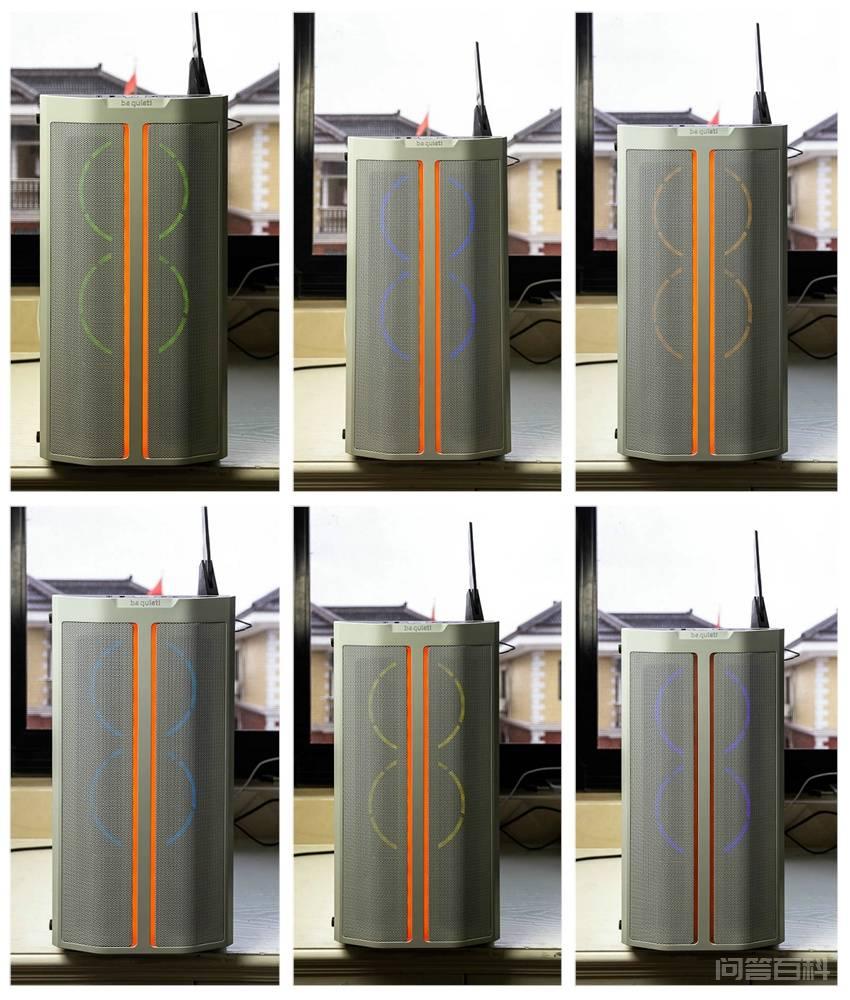

将主板和水冷的RGB连接在了主板的RGB灯效上，这样就实现了主板和水冷的RGB同步。机箱内部和前面板，都有RGB效果，而且可以通过LED按钮调节。所以初步实现了主机的RGB灯效，下面我们看看系统的散热效果和风扇的转速。
【测试】

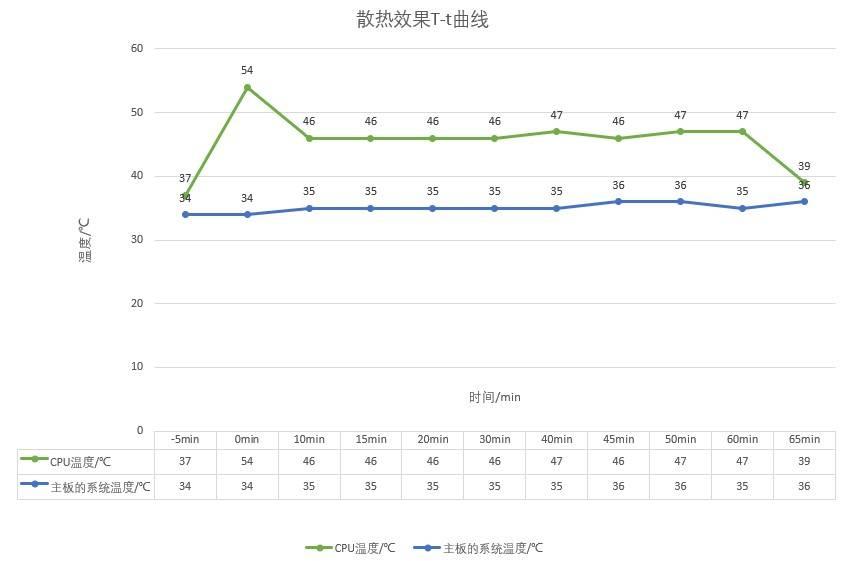

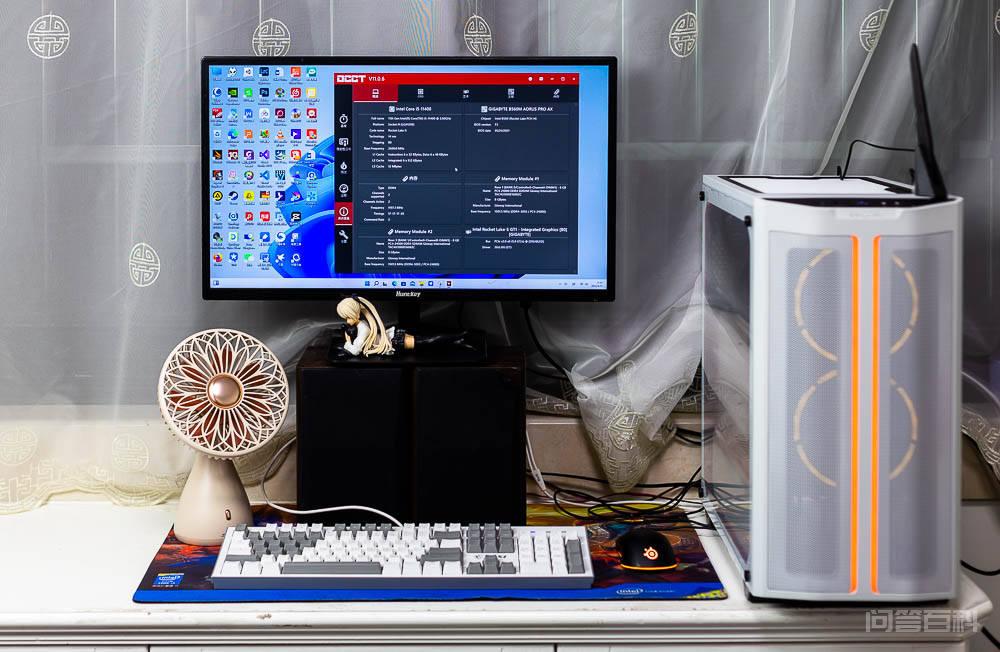

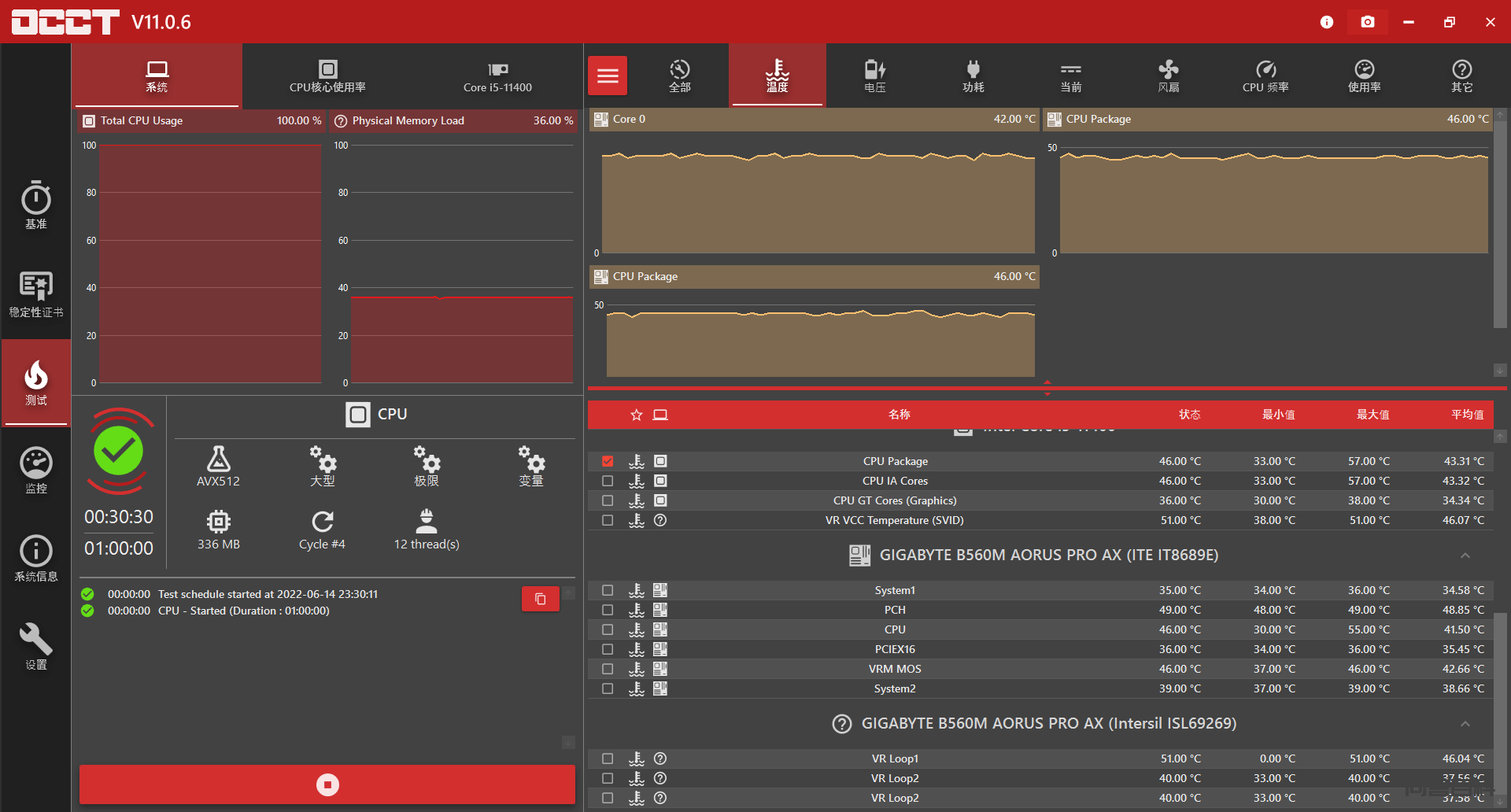

用OCCT 11.0.6进行烤机，测试水冷及电脑散热体系的散热效果，测试时间1小时。因为图比较多，所以仅抽取30min的截图为例，统计CPU在整个过程中的温度值及主板的系统温度值，因为0min的时间，作图不方便，因此图中将其指定为-5min，同时＞60min的时间也是不确定的，将其指定为65min，然后将统计的结果汇总，并将所有温度做曲线，得到下图。
测试开始时，CPU系统温度有一个脉冲，然后逐渐趋于平稳，在46~47℃之间变化，主板的系统温度，随过程进行略有增加，从34℃增加到36℃，整体变化不大。散热系统基本上实现了散热的效果。
【结论】
成功地以be quiet! PURE BASE 500DX白色玻璃侧透中塔电脑机箱，be quiet！SILENT LOOP 2 280 一体式CPU水冷散热器，及 be quiet! Light Wings 140mm PWM 高速版 RGB风扇为主体组成的散热体系，能满足电脑主机的散热需求，并实现一定的RGB灯效。RGB的灯效，可以通过将不带灯效的风扇，替换成RGB灯效来实现，并且将主板，水冷头及机箱的RGB整合起来，其实还可以增加RGB控制器。其中的关键点是考量风扇的风向，以及更换风扇以后，对系统散热效果的影响，和机箱中气流的方向。
