1. 背景
随着项目不断深入迭代，业务逻辑以及用户场景日渐复杂，补充和维护单元测试维护的成本也变得越来越高。测试覆盖质量通过测试用例评审或者人工 Code Review 的方式费时费力，单凭多方沟通和经验累积的方法，往往不够准确，也难以避免开发人员存在在代码上线前“夹带私货”的场景，并且没有量化的、直观的客观数据来支撑。文章源自玩技e族-https://www.playezu.com/204160.html
为了在有限的时间及人力成本内保证项目质量，实现对项目质量的精细化管理，我们研发了 Finder —— 全栈代码测试覆盖率及用例发现系统（下文简称 Finder），通过精确化的数据量化代码质量，从而实现精准化测试。本文将介绍 Finder 的总体架构，以及它作为质量保障体系中的重要一环，如何在项目中实现精确化测试。文章源自玩技e族-https://www.playezu.com/204160.html
2. Finder 项目介绍文章源自玩技e族-https://www.playezu.com/204160.html
Finder 主要分为两个模块，一个是测试过程中对代码测试覆盖率进行收集与统计，一个是分析代码和用例的映射关系，精准确定回归测试范围。文章源自玩技e族-https://www.playezu.com/204160.html
文章源自玩技e族-https://www.playezu.com/204160.html

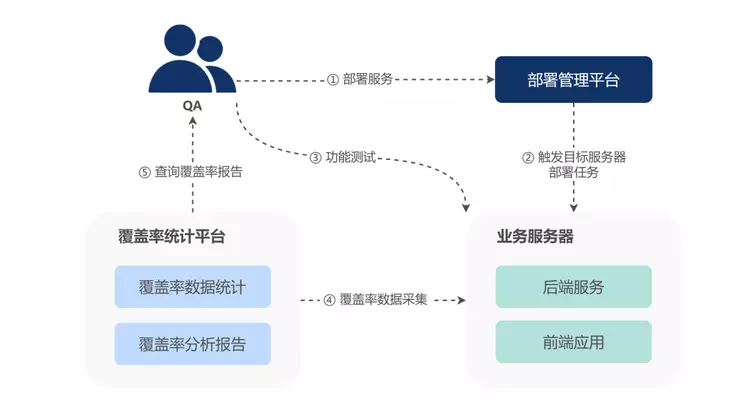

代码测试覆盖率统计模块，能够满足多环境、多需求、多服务的复杂测试场景，实时收集测试过程中的覆盖率信息，并生成覆盖率统计报告；其支持多端语言接入（Web、React Native、Golang），实现前后端项目全覆盖，打通整体研发流程。文章源自玩技e族-https://www.playezu.com/204160.html
文章源自玩技e族-https://www.playezu.com/204160.html

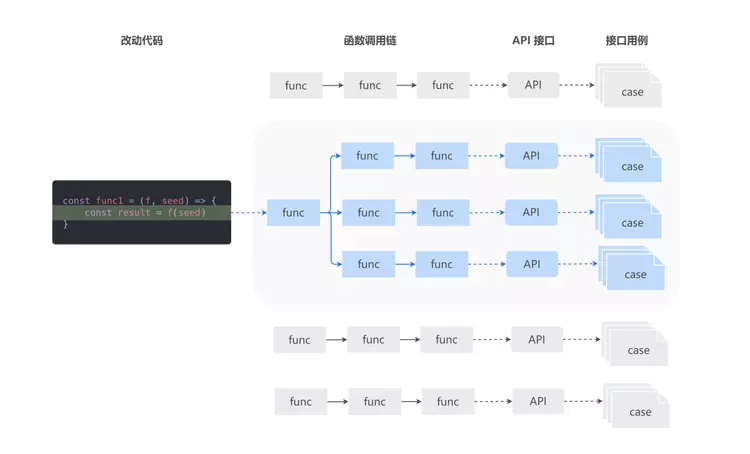

相关用例发现模块，针对变动的代码分析函数调用关系，追溯完整的调用关系链路，标记出所影响的 API 接口及相关用例，确定测试回归范围。文章源自玩技e族-https://www.playezu.com/204160.html
3. 架构设计 文章源自玩技e族-https://www.playezu.com/204160.html
文章源自玩技e族-https://www.playezu.com/204160.html

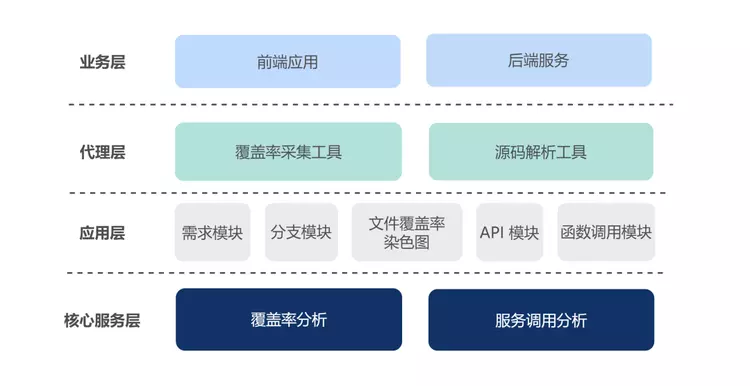

Finder 分为代理层、应用层、核心服务层三个模块：
代理层 Finder Agent，负责前期数据采集的工作，包括编译阶段的代码插桩、覆盖率数据的采集、解析源码函数调用关系信息等；
应用层 Finder Platform，包含需求信息管理、分支信息管理、单文件覆盖率染色图展示、API 信息展示、测试用例关联、函数调用链展示等页面模块；
核心服务层 Finder Server，其中，覆盖率分析和服务调用分析是最主要的两个模块：
覆盖率分析，对收集到的覆盖率数据进行数据聚合、差异增量分析、数据修正等操作；
服务调用分析，将源码解析工具传输来的数据进行数据结构转换后，完成调用拓扑图生成、API 信息关联、测试用例发现等操作。

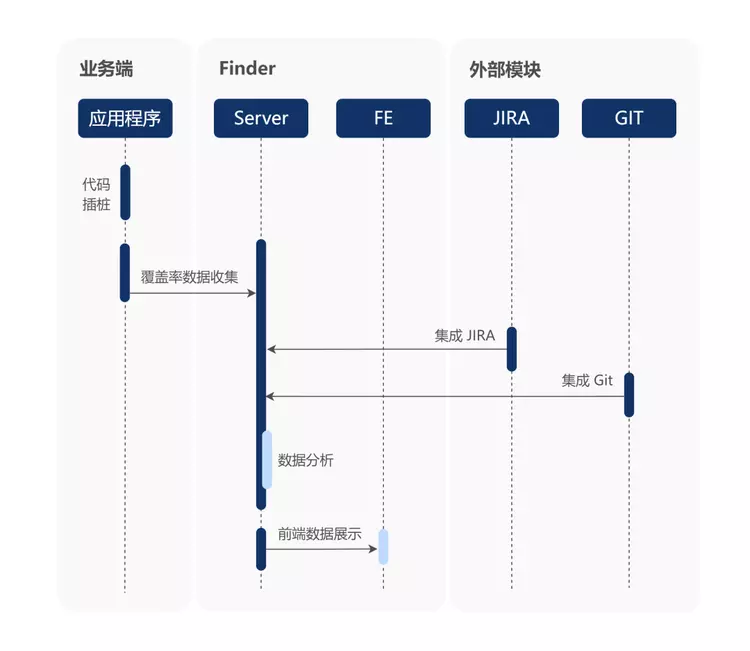

在前期完成数据采集的接入工作后，测试人员无需额外操作，正常进行业务测试，测试完成后可以在可视化平台中查看覆盖率数据、相关测试用例等信息。
4. 实现方案
4.1 代码测试覆盖率模块
代码覆盖率模块主要分为两个步骤，第一步是通过对项目源码插桩，采集覆盖率信息；第二步是对覆盖率信息进行分析，通过可视化平台展示统计报告。
步骤一：插桩与数据采集
代码插桩，意为在程序中插入一些代码，用于跟踪被测程序的某些信息。对于覆盖率测试而言，插桩的目的是检测程序中可执行语句被执行（即被覆盖）的情况。
Finder 支持 JS 和 Golang 两种程序语言的代码覆盖率统计，接入成本低，对业务需求无侵入性。
对于 JS 程序，我们在 babel 编译阶段进行插桩操作，注入到全局对象 window 中。我们提供了上报覆盖率数据的 npm 包 —— coverage-report，前端应用接入后会主动上报数据到 Finder Server；
Golang 程序的覆盖率接入对业务项目零侵入，只需要引入 Finder Agent —— 覆盖率收集工具：它在编译阶段对源码插桩，包括 Git 信息和覆盖率信息注入；插桩完成后的服务会启动一个统计覆盖率的 Http Server，Finder Server 通过该 Http Server 提供的接口定时请求覆盖率数据。
步骤二：差异覆盖率统计
比起全量代码的覆盖率，实际上我们更关心改动代码部分的覆盖率情况。可以通过 Git 指令对比功能分支与 master 分支的代码差异，过滤无关代码，只针对改动代码部分进行覆盖率统计。
为实现差异覆盖率的计算，我们约定以行（line）作为维度的结构表示 Git 代码差异和覆盖率信息，满足两者一一对应的关系。

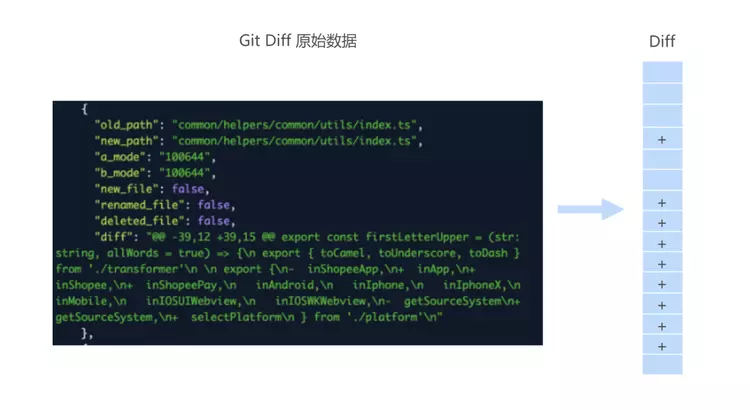

首先将 Git 分支对比得到的 Diff 数据转换成以代码行作为索引的数组格式，元素的值有空值和 + 两种枚举值：
空值代表没有改动；
+ 代表有改动。
覆盖率数组也转换成以代码行作为索引的数组格式，元素的值有 -1、0、1 三种枚举值：
-1 代表无需统计覆盖率的代码（例如空格，注释等）；
0 代表未覆盖的代码（尚未执行）；
1 代表已覆盖的代码（已被执行）。

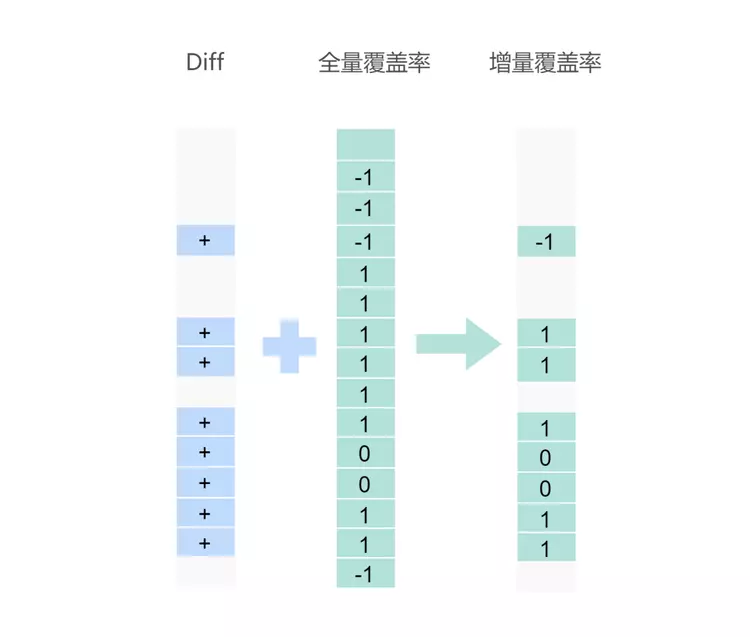

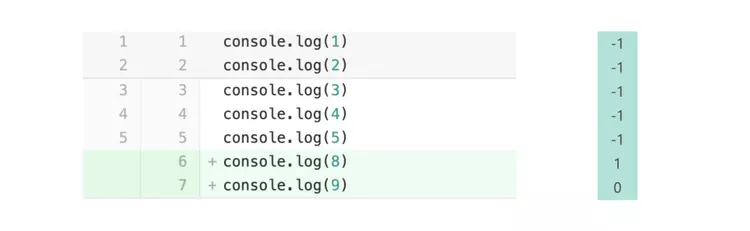

将 Diff 数据与覆盖率数组进行合并，将非改动代码的覆盖率值置为 -1。得到最终的差异覆盖率数据。
关键问题一：数据源标准化
由于不同程序语言上报的覆盖率数据结构都不一致，我们需要将数据源标准化，统一转化以行（line）为维度的数组结构。
首先，前端应用上报的覆盖率数据包含三种维度的覆盖率数据：
Statement Coverage：语句维度的覆盖率数据；
Branch Coverage：条件维度的覆盖率数据，例如 if/else、switch、三元运算符等；
Function Coverage：函数维度的覆盖率数据。
对于这三类覆盖率，我们做出以下数据转换：

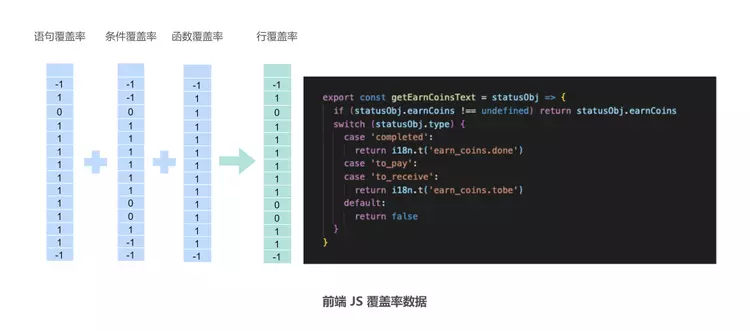

我们采用与操作将三类覆盖率数据合并为行覆盖率，即一行代码满足三类覆盖率才算被执行过。

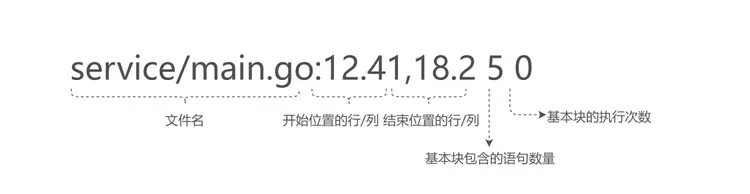

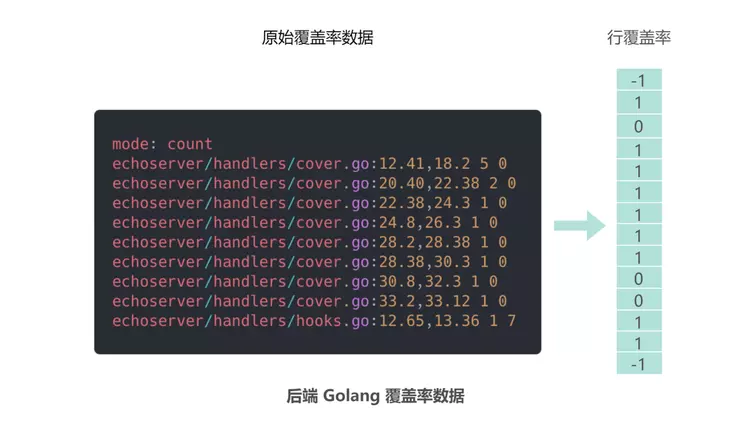

而后端 Golang 服务采集的覆盖率数据，如下图。
同样，我们也需要将其转换为行维度的数组结构。
关键问题二：确保代码变更后的覆盖率正确性
在集成测试的过程中，开发人员不可避免地会进行代码更新。当代码更新后，我们希望能够记录新代码改动覆盖率的同时，依然保持原有代码的覆盖率数据。所以我们需要获取新旧提交之间的代码差异，对原有覆盖率数据进行“修正”操作：
对原有的覆盖率数据，先删除 diff 结果中被移除的代码对应的覆盖率数据，再插入 diff 结果中新增的代码对应的覆盖率数据。
举个例子：

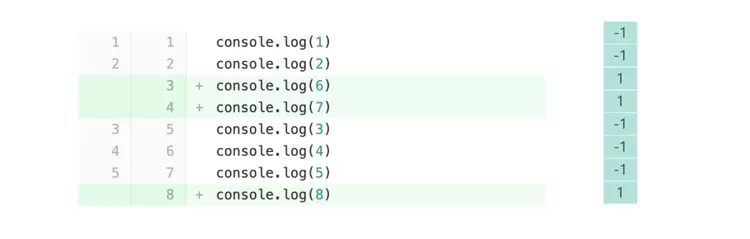

对比首次提交 commit 1 和 master 分支，得到首次改动：新增三行代码。
标记这三行代码的行索引 3、4、8，并统计它们的覆盖率。

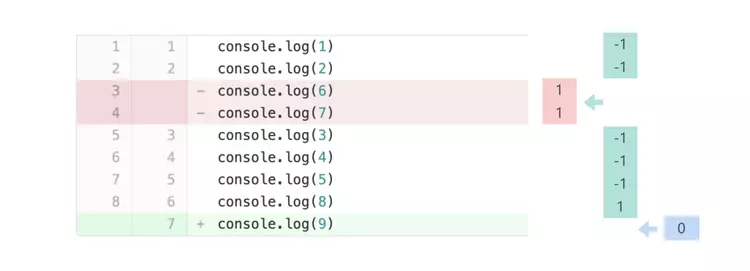

对比 commit 1 和 commit 2，得到两次提交之间的改动：删除之前两行代码，新增一行代码。
移除原数据中第 3、4 行数据，然后插入新改动代码的行索引 7（删除后的索引位置）并统计新改动的覆盖率。
修正后的结果和 commit 2 与 master 分支对比的结果一致，既保留了首次改动的覆盖率数据，也记录了新改动的覆盖率数据。
关键问题三：单环境的代码覆盖率采集
在实际开发流程中，研发环境只有一套，我们往往不能独占它，所有周版本需求都在 staging 环境开发，在 test 环境测试。这样会出现一个问题：由于这种单一环境的测试流程，导致统计出来的覆盖率无法区分来自哪个具体功能分支，进而影响对各功能需求的测试范围判断。
为了解决这个问题，我们提出两个方案：
第一个方案是搭建多泳道研发环境，通过 PFB（Per Feature Branch）的形式对各需求开发环境进行隔离。PFB 是一个可以快速搭建虚拟环境的工具。它支持将多个功能分支版本同时部署在同一个测试环境中，且每个功能分支可拥有单独的流量访问，从而实现不同的功能分支可拥有相对隔离的虚拟环境。

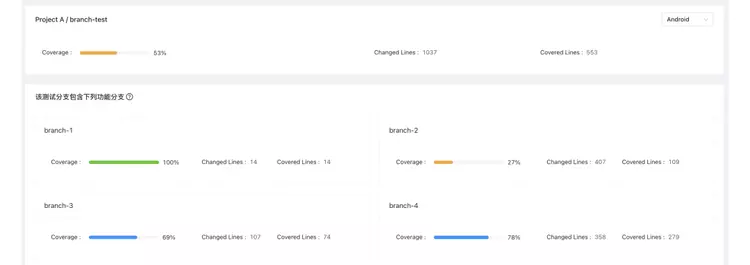

但是由于这个架构改动较大，距离落地到项目中还需一段时间，因此第二个方案应运而生：我们对单一的集成分支进行功能追溯，判别出变动代码是属于合并进来的哪一个功能分支，并进行分类展示。

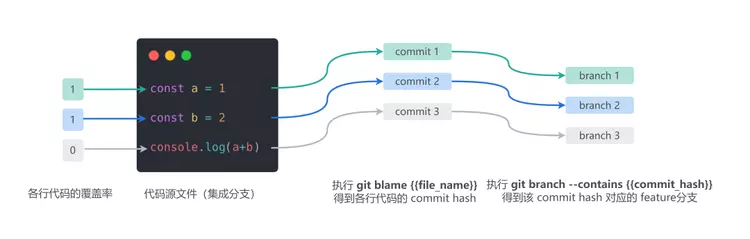

通过 Git Blame 命令从集成分支中判别出到各行代码对应的 commit hash；
通过 Git Branch 命令查找 commit hash 来自哪一个功能分支。
通过以上两步寻找到每行代码与功能分支的对应关系，与覆盖率结果进行映射后可得出对单一集成分支的功能追溯效果，解决单环境的代码覆盖率采集问题。
4.2 相关用例发现模块
相关用例发现模块的关键是通过追溯变动代码的调用关系链，确定测试回归范围。这个过程主要分为两个阶段：源码解析阶段和数据分析阶段。
步骤一：源码解析
我们在 Gitlab CI 接入源码解析工具，当有新代码提交时，触发源码解析。
通过对抽象语法树 AST 和中间转换代码 SSA 进行解析，得到以下数据：
•项目 Git 信息
• 函数基本信息
• 函数调用关系
• RPC 调用信息
• API 信息
最后将这些数据都打包统一发送到 Finder 服务端。

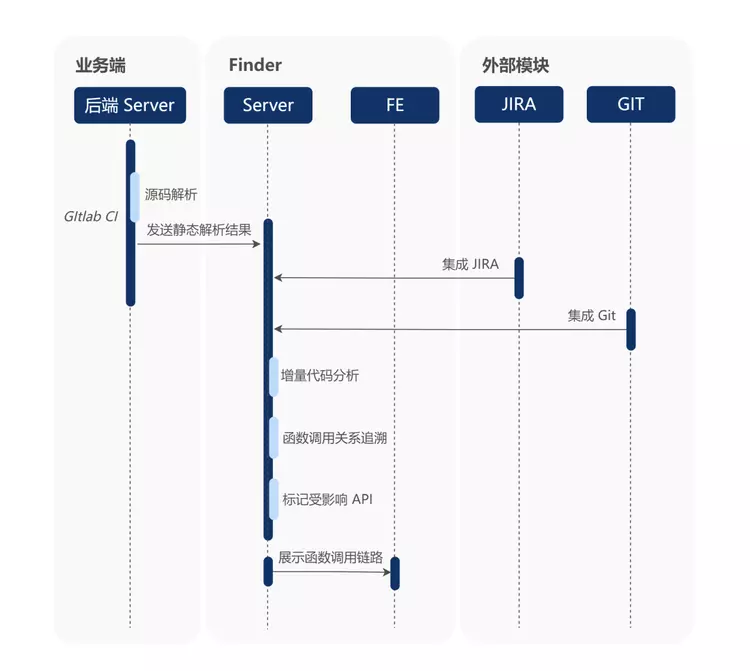

步骤二：数据分析

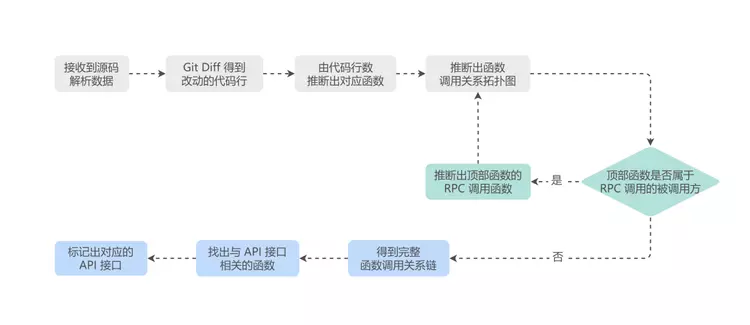

Finder 服务端接收到解析数据后，进行差异增量代码的函数调用关系全链路追溯，最后标记出相关的 API 信息及测试用例。具体追溯流程如下：
Git Diff 得到功能分支与 Master 分支对比的代码改动；
通过差异增量代码的所在行数，确定所属函数体，进入步骤 3；
追溯指定函数的调用关系，直到寻找到 API 触发函数；
若遇到 RPC 调用的情况，进行 RPC 调用关系追溯，找到 RPC 调用方函数，继续回到步骤 3 的操作；
追溯工作完成，得到从变动函数到 API 触发函数的调用关系全链路；
通过以上得到的 API 触发函数，标记相关的 API 信息及测试用例。
每次代码变更都会触发上述流程，得到最新的函数调用链路信息，在可视化前台中展示该功能分支的变动函数调用关系链，以及相关测试用例。
关键问题：后端微服务架构串联，全链路覆盖

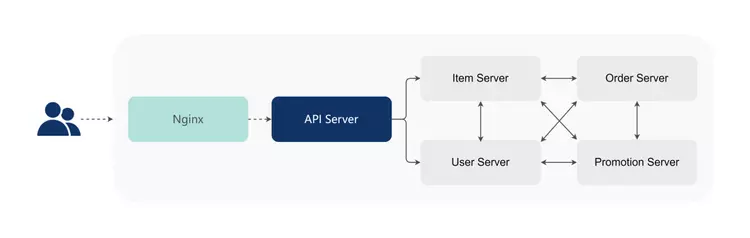

目前我们后端服务采用了分布式的微服务架构，例如一个购买商品的流程，当用户进入 APP 浏览商品时，会发起请求经过网关层，转发到商品服务，然后在创建订单时会调起订单服务，订单服务再调用用户信息服务和促销服务，整个过程还会调用多个基础服务共同完成一次操作流程。
我们希望除了解析服务内的调用关系外，也需要服务间的调用关系串联起来，得到完整的调用链路。
为了解决这个问题，我们针对项目中的 RPC 调用关系进行静态解析，通过寻找调用方函数——RPC Command——被调用方函数三者的关联关系，对调用方函数和被调用方函数进行标记，当函数调用关系链追溯到被调用方函数时，匹配到其对应的调用方函数，继续向上追溯，从而得到服务间的完整调用关系链路。

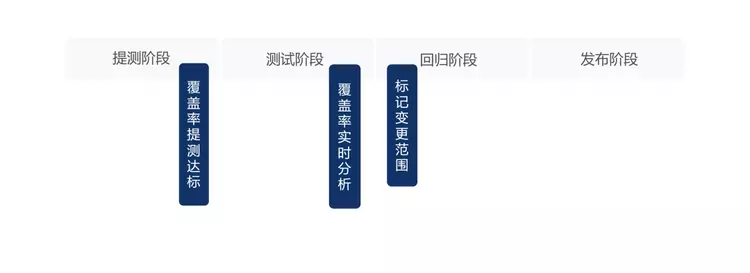

5.1 提测阶段
5.1.1 覆盖率提测达标
开发人员必须达到规定的覆盖率标准才能提测，对于覆盖率未达标的情况，开发人员需要反推代码逻辑是否存在问题，进一步分析前期技术方案设计不够合理，还是对技术方案的实现有误，或者是在实现过程中造成的策略性放弃等。
5.1.2 覆盖率定制化
针对不同项目会有定制化的覆盖率要求，支持配置需要忽略统计覆盖率的文件类型以及目录。

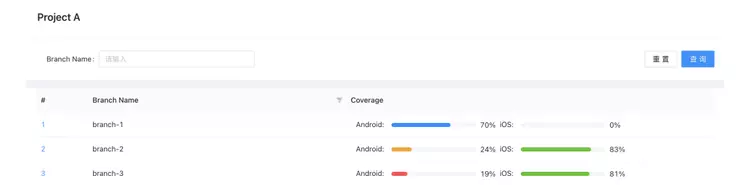

对于移动端应用，提供 iOS 和 Android 双平台的覆盖率数据统计，这样能够提前暴露移动端的兼容性问题，保证提测交付质量。
5.2 测试阶段
5.2.1 覆盖率实时分析
测试人员介入测试后可以在 Finder 平台上实时查看覆盖率分析结果，了解该测试版本变更代码的测试覆盖情况。
5.2.2 覆盖率染色图
通过代码覆盖率染色图辅助整个测试过程，方便测试人员对测试用例进行查漏补缺，尽可能保证所有关键场景都能覆盖到；同时可以驱动测试人员加强对代码的理解，充分把控代码质量。

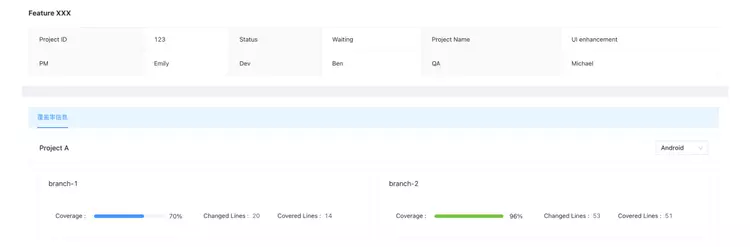

5.2.3 需求维度覆盖率统计
通过关联项目管理系统，从需求级别的角度，提供该需求下各模块的覆盖率数据，包括不同的后端服务和前端应用，辅助测试人员做决策，衡量质量风险。
5.3 回归阶段
标记变更范围
根据代码变更范围推断出函数变更范围，进一步标记出相关测试用例，从而实现用例和代码的关联关系。

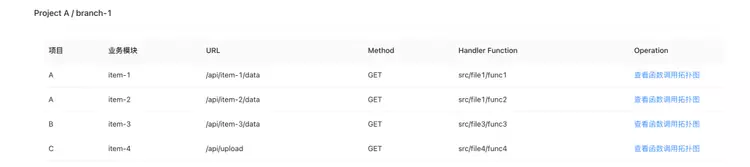

用例发现分析报告中会标记出该需求变更部分的相关信息，包括变更的函数调用关系链路和受影响的 API 接口，测试人员从中可以快速确定回归测试范围，通过更小的维度更精准地度量测试质量，针对性进行自动化/手工测试，极大减少回归阶段的工作量，以较小的回归成本保证较高的测试质量。
6. 未来展望
Finder 作为项目中质量保障体系中的一环，目前还处于初级阶段。在未来我们会持续寻找 Finder 在研测协同体系中的更优实践。
1）支持更多维度的覆盖率数据统计
我们希望在统计方面可以提供更产品化更精细化的数据，包括关键字覆盖率、相关代码覆盖率、高风险覆盖率等，能够更好地辅助测试人员做决策。
2）精准记录 Bug 轨迹
后续我们打算支持通过以添加标记的形式单独统计覆盖率，通过记录 bug 的完整代码轨迹，还原问题的复现路径，精确定位问题所在。
3）建立用例知识库
构建用例与代码映射关系，形成用例知识库，支持对代码和用例进行关联管理，精确推荐改动代码关联的用例，提供测试用例优化建议。
