超小贴片电解电容和钽电解电容的比较：文章源自玩技e族-https://www.playezu.com/186428.html
1、超小贴片电解电容器体积大，串联电阻大，感抗大，对温度敏感。适用于温度变化不大、工作频率不高（不高于25kHz）的场合，可用于低频滤波（频率高时电解电容并联滤波效果低）。超小电解电容有极性，安装时须保证极性正确，否则有爆炸的危险。文章源自玩技e族-https://www.playezu.com/186428.html
2、与超小贴片电解电容相比，钽电解电容在串联电阻、电感、温度稳定性等方面优势明显。但它的工作电压较低。文章源自玩技e族-https://www.playezu.com/186428.html
一般采用超小贴片电解电容器额定电压的1.3倍作为电容器的浪涌电压。这是制造商合粤保证的电压，可以在短时间内耐受。当电容器处于浪涌电压时，电流会很大，通常是正常情况的10到15倍。如果时间太长，它会因过热而爆裂。因此，选择铝电容时，电压应选择略高一些，实际工作电压应为标称电压的70~80%。文章源自玩技e族-https://www.playezu.com/186428.html
超小贴片电解电容和钽电解电容不是由封装的外观决定的。像黄色和黑色的小方块，我们通常会想到钽电解电容，但实际的阳极也可能是铝。传统观点认为钽电容的性能优于铝电容，因为钽电容的电介质是阳极氧化后生成的五氧化二钽，其介电常数ε高于铝电容的氧化铝电介质。因此，在容量相同的情况下，钽电容的体积可以做得比铝电容小。 （电解电容的电容量取决于介质的介电容量和体积。在一定容量的情况下，介电容量越高，可以做的体积越小，反之，需要做的体积就越大。是）。
由于钽电容体积小、性能相对稳定，一般认为钽电容的性能优于铝电容。但是，这种通过阳极来判断电容器性能的方法已经过时了。目前认为，决定电解电容器性能的关键不是阳极，而是电解液，也就是阴极。因为不同的阴极和不同的阳极可以组合成不同种类的电解电容器，所以它们的性能也有很大的不同。由于电解质不同，使用相同阳极的电容器的性能可能会有很大差异。总之，阳极对电容器性能的影响远小于阴极。
使用合粤电解电容的经验：
1、滤波电路中，电解电容的电压值根据具体情况为噪声峰值的1.2--1.5倍，不按滤波电路的额定值；
2、电解电容正下方不得有焊盘和过孔；
3、电解电容不得与周围发热元件直接接触；
4、超小贴片电解电容器有正负极之分，不得施加反向电压和交流电压。可能出现反向电压的地方应使用无极性电容；
5、超小合粤贴片电解电容不宜用于需要快速充放电的地线，应选用寿命较长的专门设计的电容。
6.过电压不宜使用
一个。直流电压与纹波电压叠加后的缝纫电压低于额定值；
当两个或多个电解电容串联时，应考虑一个平衡电阻，使每个电容上的电压都在其额定范围内。
7、电路板设计时要注意电容防爆阀上端不能有任何线路，并留有2mm以上的间隙。
8、电解液主要为化学溶剂，电解纸易燃，电解液具有导电性。电解液与pc板接触时，可能会腐蚀pc板上的线路，导致冒烟或起火，所以电解电容下面不能有线路；
9、设计线路板时，应确认发热元件不靠近超小电解电容或电解电容的底部。

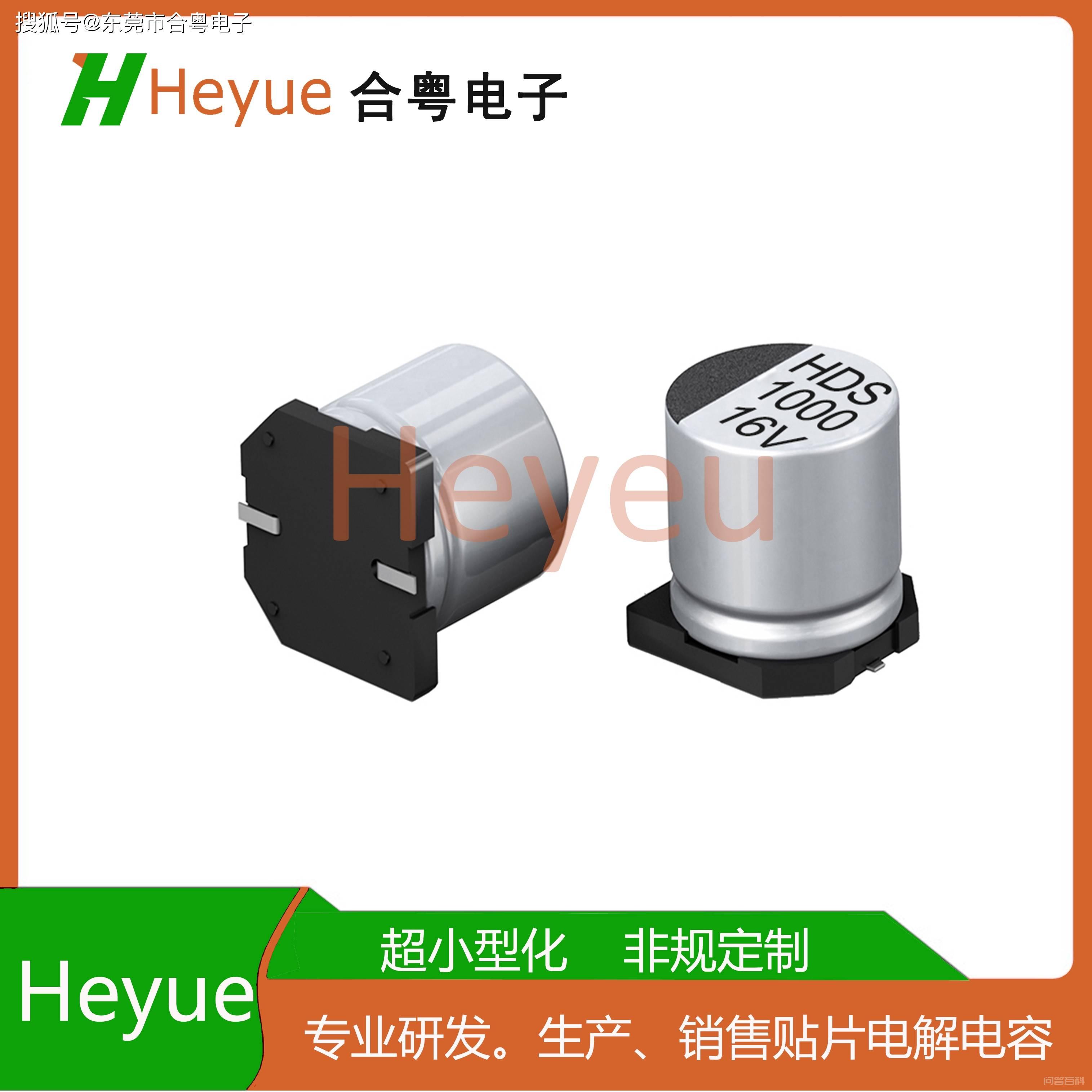

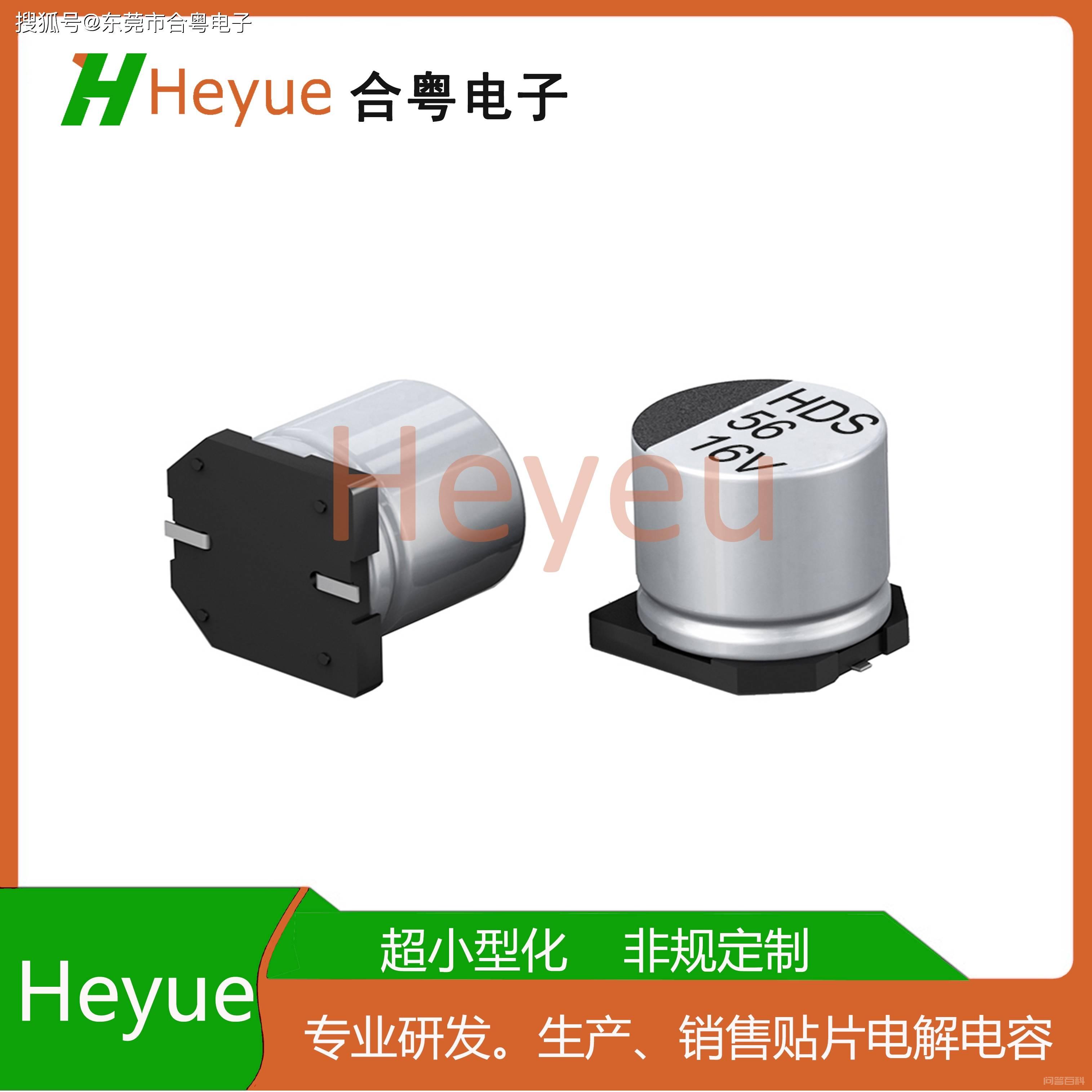

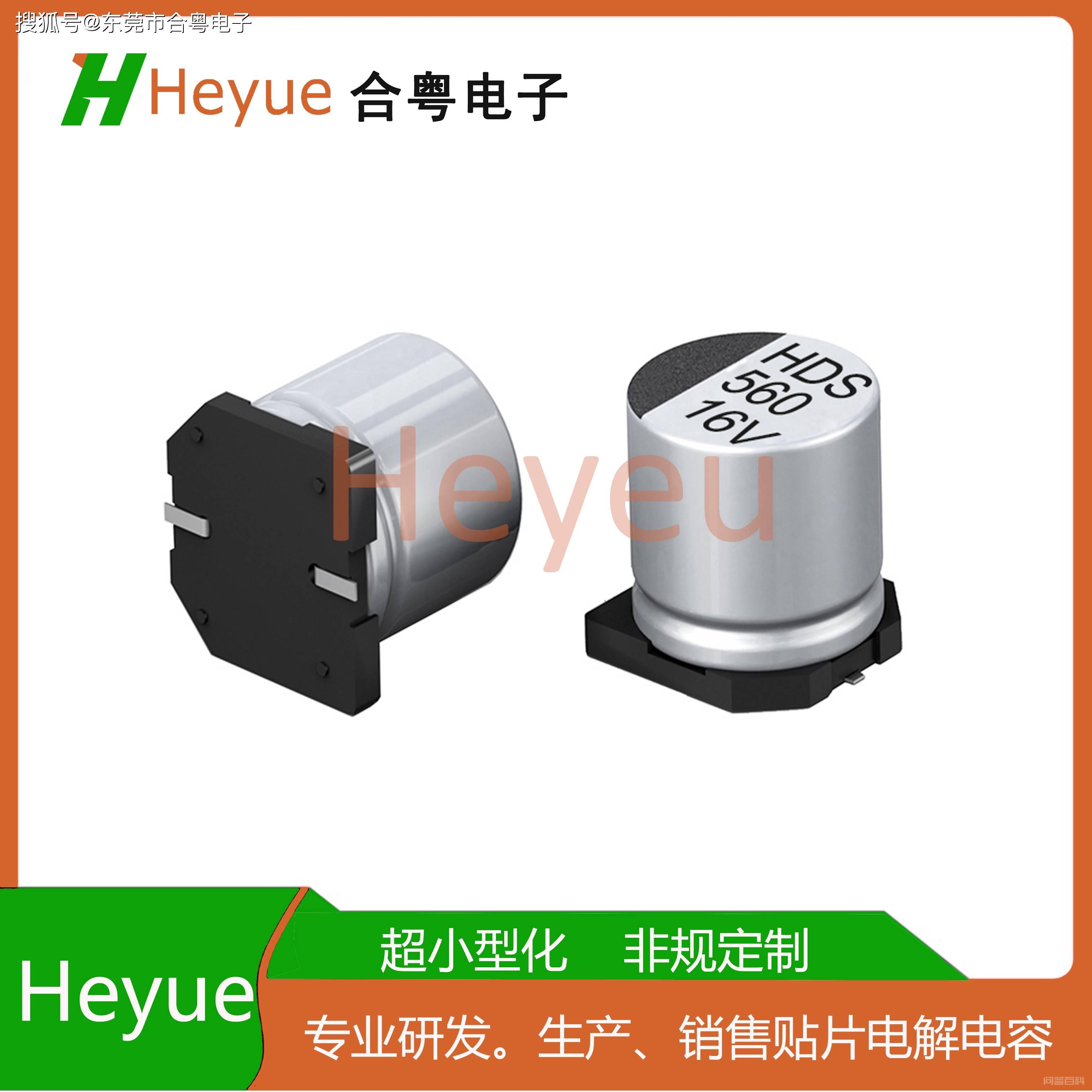

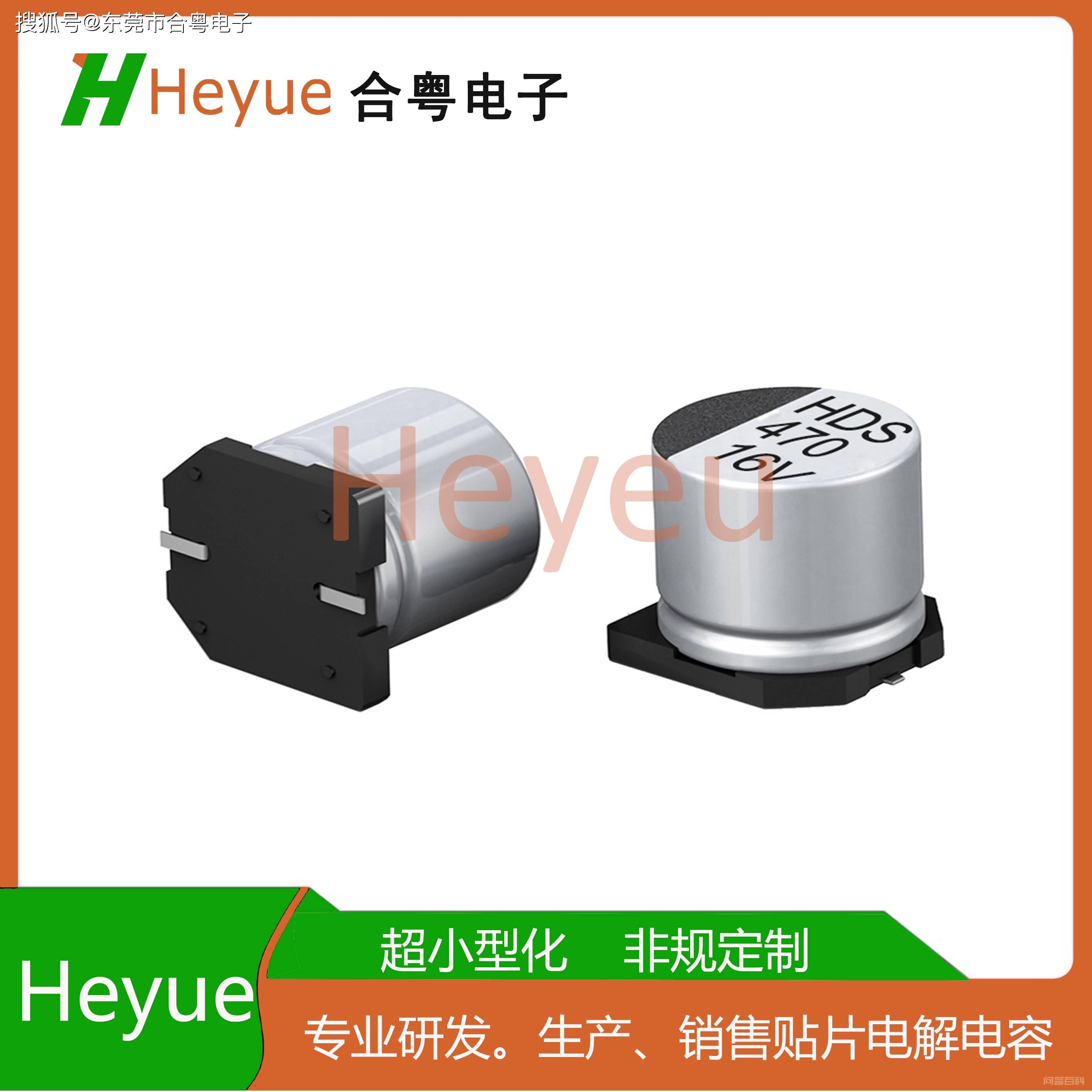

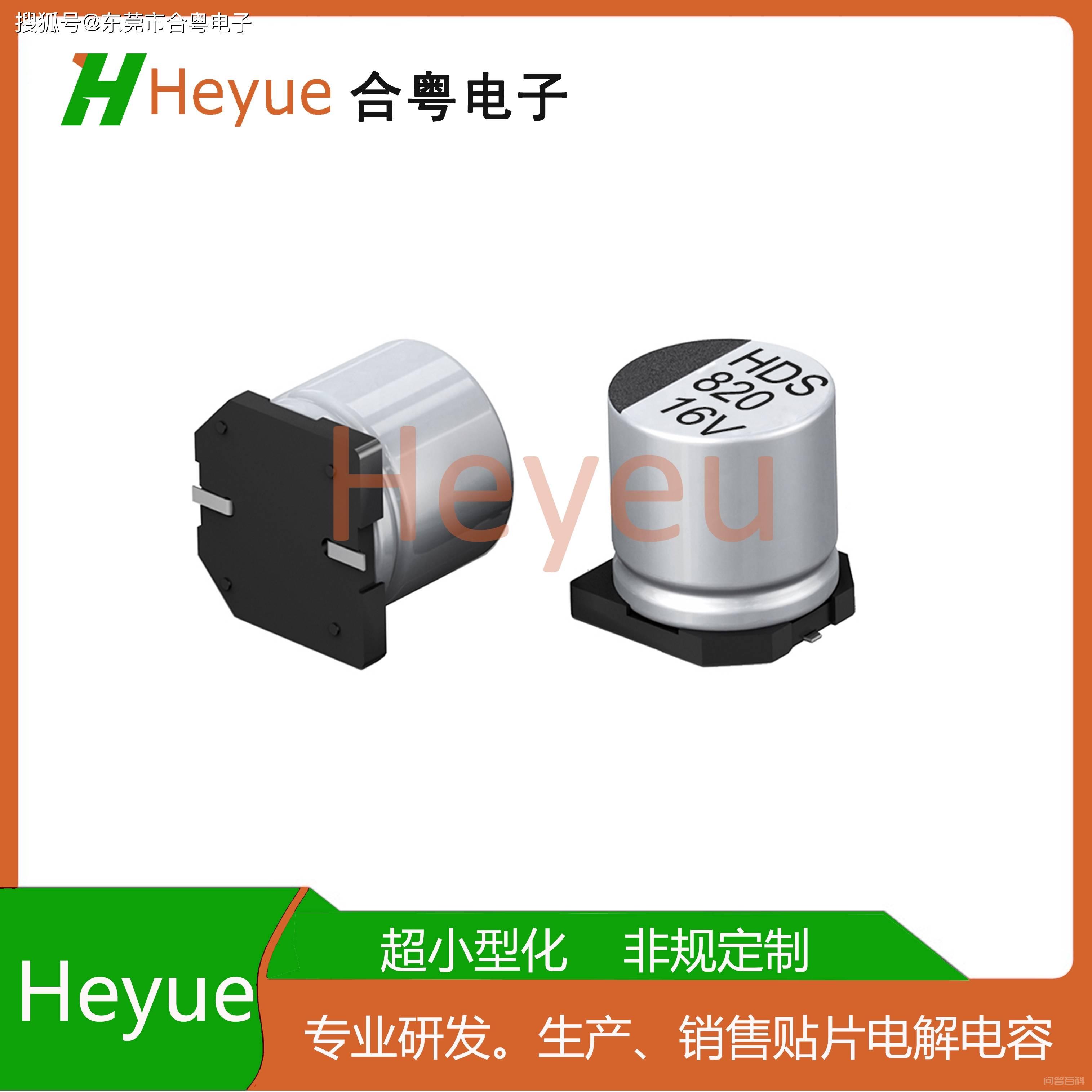

贴片式铝电解电容：一款耐高压(高温)长寿命(105℃/6000小时)的电容产品
1、体积小，可适用于SMT表面机贴制程2、适用于SMT回流焊温度260℃+-5℃3、贴片式电解性能稳定，可靠度高4、工作温度范围-55℃~105℃
随着LED照明灯具简单化的呼声越来越高，要求贴片电解电容器小型化也是必须的。因此，长寿命、耐高温、小型化是LED照明驱动电源专用贴片铝电解电容器的技术关键。
LED阻容降压：LED阻容降压设计应用于LED照明产品上，是最佳电容的选择
1、利于SMT贴片制程，大大提高生产效率节约成本2、同容量、额定电压、尺寸远小于薄膜电容，有效节省空间和利于PCB的小型化3、MLCC材质阻燃，不易产生明火贴片电解电容品牌能否在市场上占有一席之地，源于客户使用后的口碑，有好的囗碑才有市场。我们合粤选用的原材料及设备都是业界知名品牌，在生产工艺上是以“工匠精神”，来做每一颗电解电容。
